摘要： LTCC双工器，支持746MHz至756MHz和777MHz至787MHz带宽。

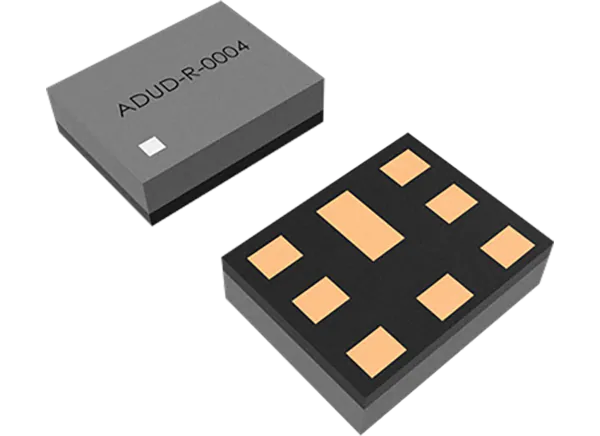

Abracon ADUD表面声波(SAW)双工器是一种低温共烧陶瓷(LTCC)双工器，支持746MHz至756MHz和777MHz至787MHz带宽。双工器具有1.8mm x 1.4mm x 0.5mm的小封装，具有低插入损耗和纹波偏差额定值。ADUD系列的典型隔离范围为60dB至63dB，最大额定电压为±5V(DC)。Abracon ADUD SAW双工器符合RoHS标准，适用于各种应用，包括无线基础设施、军事、航空航天、雷达系统、5G无线通信、微波无线电系统等。
确立双工器
支持746MHz ~ 756MHz、777MHz ~ 787MHz带宽

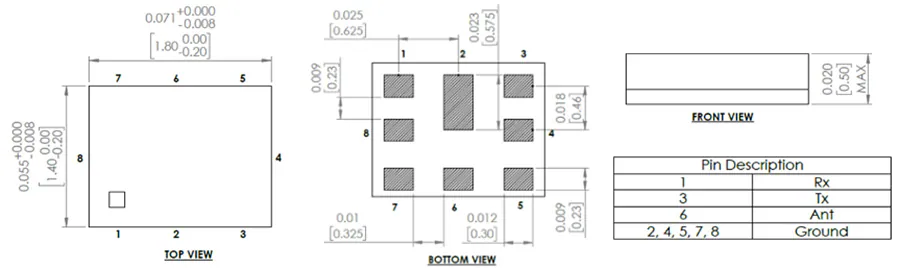

小1.8毫米× 1.4毫米× 0.5毫米的形式因素
低插入损耗
通过无铅认证
无线基础设施
军事
航空航天
测试仪器
雷达系统
5G无线通信
微波无线电系统
TR模块
研究与开发
蜂窝基站
2.3dB最大插入损耗在746MHz至756MHz
2.5dB最大插入损耗777MHz至787MHz
1dB最大纹波偏差在746MHz至756MHz
1.6dB最大纹波偏差777MHz至787MHz
60dB至63dB典型隔离范围
2 VSWR最大值
±5V(DC)最大额定电压
Tx端口输入功率为29dBm

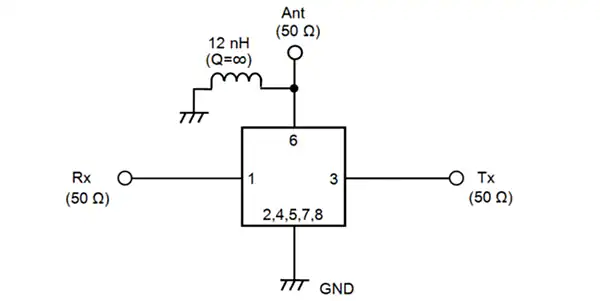

50欧姆天线阻抗
50欧姆 Tx阻抗
50欧姆 Rx阻抗
-30℃~ +85℃工作温度范围
