摘要： 提供双通道双向I²C和SMBus接口，支持EN (enable)引脚输入。
NCA9306双向多电压电平转换器提供双通道双向I²C和SMBus接口，以及使能(EN)引脚输入。NCA9306工作在0.95V和5V电压转换之间，没有方向引脚。在≤30pF电容负载下，器件不需要方向引脚来支持高达100MHz的上平移和大于100MHz的下平移。NCA9306允许5V容限I/O引脚支持混合模式信号操作。在每个通道上设置不同电压转换电平的能力使NCA9306灵活，适合许多应用。

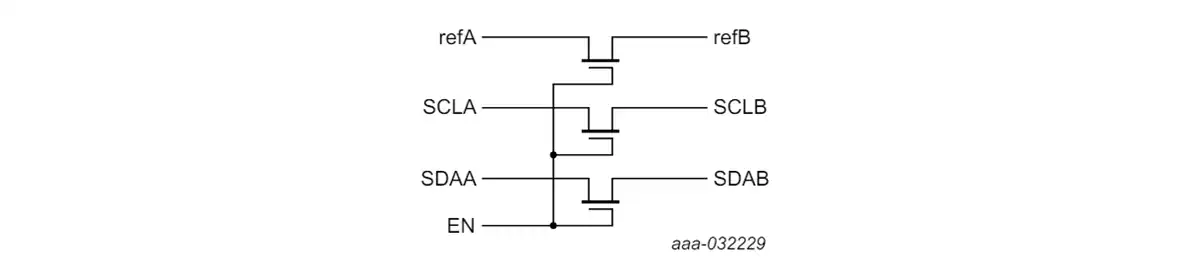

NCA9306适用于标准模式、快速模式和快速模式I²C总线和SMBus设备。当SDAA或SDAB引脚为LOW时，钳位处于ON状态，SDAA和SDAB端口之间保持低阻连接。假设当SDAA端口为HIGH时，SDAA端口上的电压较高，则SDAA端口上的电压被限制为refA设置的电压。此外，当SDAA端口为HIGH时，SDAA端口通过上拉电阻被拉到refB电源电压。sca或SCLB引脚也遵循SDAA或SDAB引脚所描述的样式。
用于混合模式I²C总线应用的SDA和SCL线路的双通道双向电压转换器
开漏I²c总线I/O端口(SCLA, SDAA, SCLB和SDAB)
提供双向电压转换，没有方向引脚
EN = LOW时的高阻抗SCLA, SDAA, SCLB和SDAB
了翻译
小于100MHz;C(L) = 30pF
小于40MHz;C(L) = 50pF
下来翻译
大于100MHz;C(L) = 30pF
小于40MHz;C(L) = 50pF
热插入
5V容错I²c总线I/O引脚，支持混合模式信号操作
低R(ON)提供较小的信号失真
电压电平之间双向转换
0.95V、1.8V、2.5V、3.3V、5.0V
1.2V、1.8V、2.5V、3.3V、5.0V
1.8V和2.5V, 3.3V和5.0V
2.5V, 3.3V, 5.0V
3.3V和5.0V
待机电流小
每个JESD78 II级A级锁存性能超过100mA
ESD保护:
HBM ANSI/ESDA/JEDEC JS-001 2级超过2000V
CDM ANSI/ESDA/JEDEC JS-002 C3级超过1000V
-40°C ~ +125°C
电信基础设施中的GPIO、MDIO、PMBus、SMBus、SDIO、UART、i2c等接口
工业
个人电脑
路由器和工业自动化
