摘要： 低压，单通道负载开关，低RDSON (11毫欧)，以减少IR下降和功率损耗。

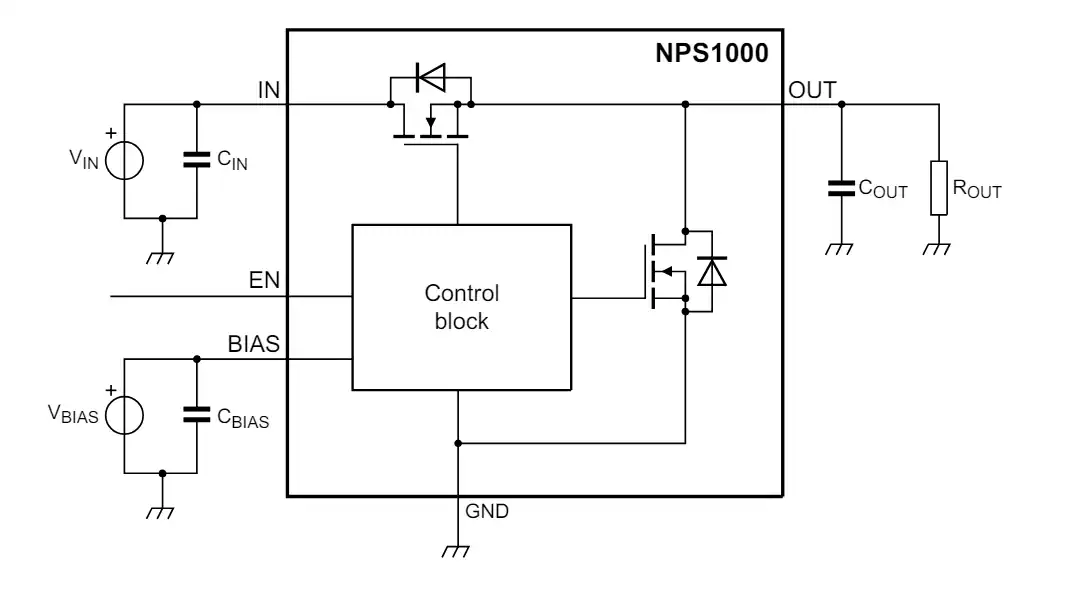

Nexperia NPS1000负载开关是一款低压单通道负载开关，具有低R(DSON) (11毫欧)，可减少I(R)下降和功率损耗。NPS1000支持高达0.6A的有效值电流和1.5A的峰值电流。该开关由一个兼容1.2V逻辑电平的EN输入控制。当负载开关使能时，内部开关以可控的涌流对输出电容充电。当开关被禁用时，一个8欧姆片上电阻将输出放电到地，防止其浮动。

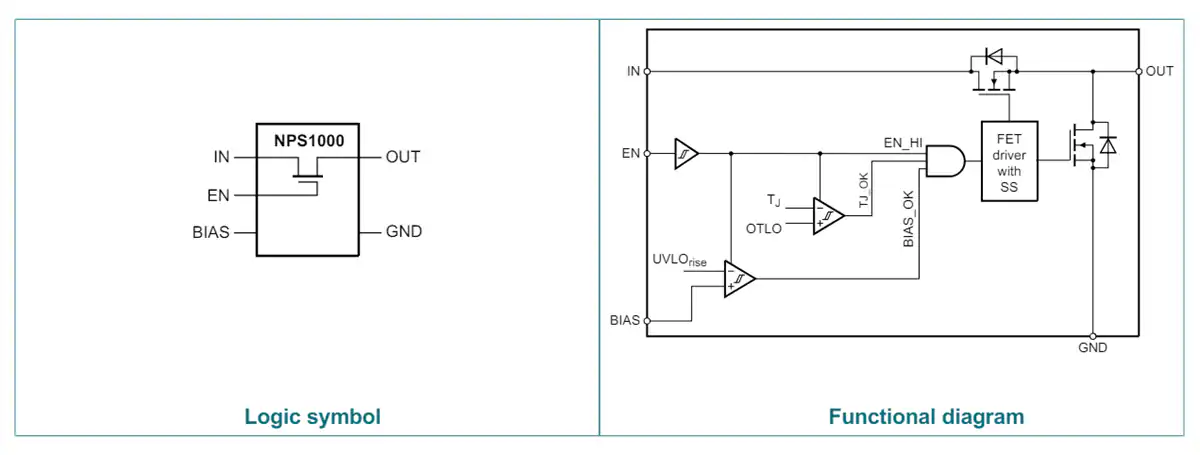

Nexperia NPS1000负载开关由单独的BIAS引脚供电，额定工作电压为2.3V至5.0V。NPS1000具有过温保护，当内部结温高于设定值(T(th(OTLO)))时，将器件锁存到OFF。此时，关闭内部开关，接通输出放电元件，对输出电容进行放电。通过拨动EN引脚可以重新使能负载开关。

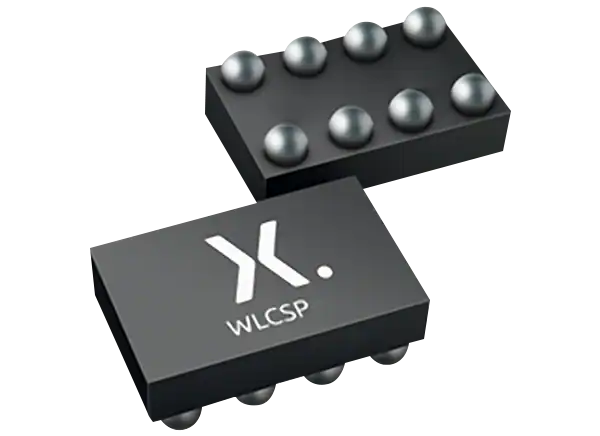

NPS1000采用超小型，节省空间的晶圆级芯片级封装，具有八个凸点，1.42mm × 0.72mm × 0.465mm机身，可在-40°C至105°C的结温范围内工作。
0.5V ~ 1.0V工作电压
低R(DSON)在25℃时为11毫欧，在85℃时为16毫欧(最大值)
使能逻辑支持1.2V逻辑电平
有效值为0.6A，峰值电流为1.5A
控制启动小于200µs，从使能到完全增强功率场效应管
当由4.5A电流限制的电源供电时，输出短容忍度
过温停机和输入UVLO保护
8欧姆禁用时放电
封装面积小
ESD保护:
HBM: ANSI/ESDA/JEDEC JS-001 2级超过2000V
CDM: ANSI/ESDA/JEDEC JS-002级C2a超过500V
指定范围T(J) = -40℃~ +105℃
移动电话
穿戴
