摘要： 1位，二阶sigma-delta调制器专为电压传感。

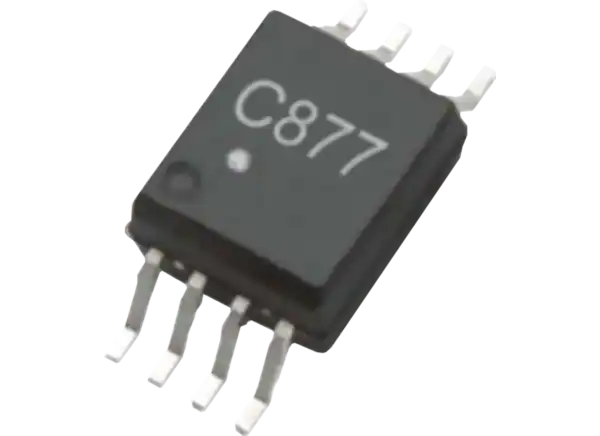

Broadcom ACPL-C877隔离数字电压传感器是专为电压传感而设计的1位二阶西格马 - 得尔塔调制器。Broadcom ACPL-C877传感器通过光耦合将0V到2V的模拟信号转换为具有电流隔离的高速数据流。它具有2V差分输入范围和高1G欧姆输入阻抗，是电机驱动器和可再生能源系统等电子电源转换器中隔离电压传感的理想选择。通常，电阻式分压器对直流链路电压进行缩放，以适应传感器的输入范围。ACPL-C877在5V电源下工作，通过适当的数字滤波器提供76dB动态范围。
优越的光学隔离和绝缘
10MHz内部时钟
1位，二阶西格马 - 得尔塔调制器
16位分辨率，无缺失码(10位ENOB)
76dB典型信噪比，66dB典型信噪比
室温下±10mV最大偏置误差
8µV/°C典型偏置漂移
±1%最大增益误差
内部基准电压
0V至2V线性范围，单5V电源(3.2V满量程)
3V至5.5V宽电源范围数字接口
工作温度范围-40℃~ +110℃
输出转换率控制
SSO-8包
25kV/µs共模暂态抗扰度
安全和监管批准
IEC/EN 60747-5-5: 1414 v峰值绝缘工作电压
UL 1577: 5000V(RMS)/1分钟隔离电压
CAN/CSA-C22.2 No. 62368-1
隔离电压感应在交流和伺服电机驱动器
隔离直流母线电压传感在太阳能逆变器和风力发电机逆变器
隔离传感器接口
数据采集系统中的信号隔离
通用电压传感
绝缘电阻测量中的电压感应
