Micro Commercial Components (MCC) ESDHCxVP4 ESD二极管的介绍、特性、及应用

MICRO COMMERCIAL COMPONENTS (MCC) ESD 二极管

Micro Commercial Components (MCC) ESDHCxVP4 ESD二极管的介绍、特性、及应用

来源：HQBUY 发布时间：2024-07-08

摘要： 高功率保护二极管设计在高瞬态电流下提供保护。

微商用元件(MCC) ESDHCxVP4 ESD二极管是高电流和高功率保护二极管，旨在提供高瞬态电流保护。这些二极管可与15V或24V反向对峙电压。ESDHCxVP4二极管具有低漏电流，低箝位电压范围为24V ~ 60V，峰值脉冲功率为5000W的特点。这些ESD二极管的工作温度范围为-55°C至125°C，采用紧凑型DFN2020-3L封装。ESDHCxVP4二极管符合IEC 61000-4-2标准，空气和接触放电最高可达±30kV。这些二极管提供关键应用所需的可靠性和多功能性，包括通信端口，网络设备和自动化设备。

特性

5000W峰值脉冲功率
双线单向ESD保护
15V或24V反向防区电压
低漏电流
低箝位电压24V ~ 60V

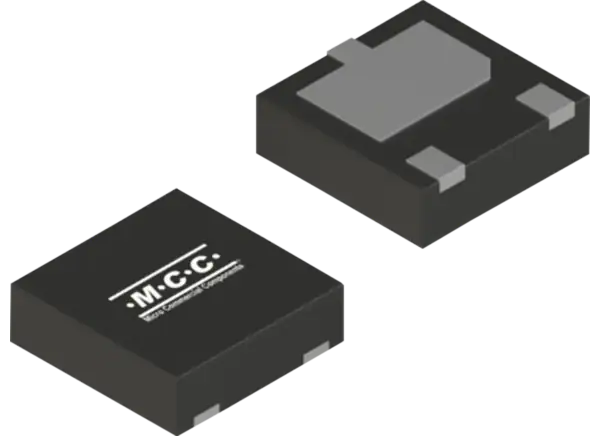

提供紧凑的DFN2020-3L封装

IEC 61000-4-2 (ESD)抗扰度测试:

±30kV空气放电
±30kV接触放电

湿度敏感度等级1 (MSL 1)
环氧树脂符合UL 94V-0可燃性等级
IEC 61000-4-5(雷电):耐120A至200A (8/20μs)

应用程序

计算:

主板
外围设备

电信:

I / O接口
通信端口
基站
网络设备

消费电子:

电视和音频设备端口
充电接口
便携式设备

工业:

控制系统
自动化设备
传感器和执行器电路
