Micro Commercial Components (MCC) ESD36Vx高压ESD二极管的介绍、特性、及应用

来源：HQBUY 发布时间：2024-07-08

摘要： 提供最大的通用性，峰值反向工作电压(VRWM)为36V。

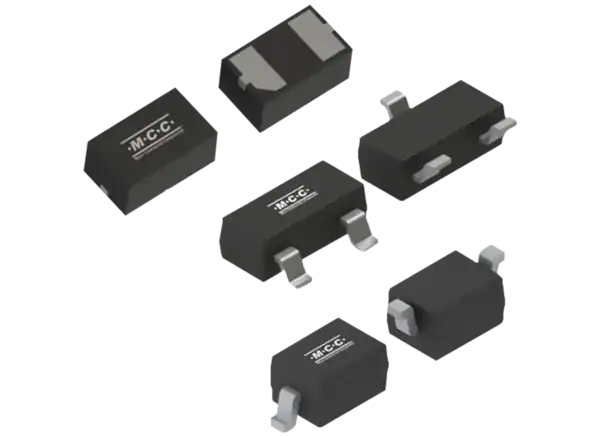

MCC (Micro Commercial Components) ESD36Vx高压ESD二极管专为防止静电放电和雷击而设计。这些二极管提供最大的通用性，峰值反向工作电压(VRWM)为36V。ESD36Vx二极管工作温度范围为-55°C至150°C。这些二极管符合RoHS和湿度敏感等级1 (MSL 1)标准。这些二极管是理想的消费者，电子，工业控制，汽车系统和电信应用。

ESD36VD3A二极管采用紧凑的SOD-323封装，最大箝位电压为75V。ESD36VT2B二极管采用紧凑的SOT-23封装，最大箝位电压为90V。这些ESD36VD3A和ESD36VT2B二极管符合IEC 61000-4-2±30kV空气和接触放电的ESD抗扰度测试额定值。

ESD36VLHE3二极管采用超紧凑型DFN-1006-2L封装，最大箝位电压为80V。这些二极管通过AEC-Q101认证，是汽车应用的理想选择。ESD36VLHE3二极管符合IEC 61000-4-2 ESD抗扰度测试额定值±8kV，适用于空气放电和接触放电。

特性

36V高反向工作电压
低漏电流
防止电压尖峰和ESD
最大夹紧电压:

75 v (ESD36VD3A)
90 v (ESD36VT2B)
80 v (ESD36VLHE3)

IEC 61000-4-2 (ESD)抗扰度测试:

±30kV (ESD36VD3A和ESD36VT2B)
±8千伏(ESD36VLHE3)
±30kV (ESD36VD3A和ESD36VT2B)
±8千伏(ESD36VLHE3)
空气放电:
接触放电:
最高5A (8/20μs) IEC 61000-4-5(防雷)保护

峰值脉冲电流:

2.5 (ESD36VLHE3)
5A (ESD36VD3A和ESD36VT2B)

工作温度范围-55℃~ 150℃
环氧树脂符合UL 94V-0可燃性等级
包装选择的设计灵活性:

sod - 323:空间
SOT-23:紧凑，易于使用
dfn - 1006 - 2 - l:超薄

通过无铅认证
湿度敏感度等级1 (MSL 1)
AEC-Q101合格(ESD36VLHE3)

应用程序

工业控制:

可编程逻辑控制器(plc)
工业传感器
自动化设备

汽车系统:

信息娱乐系统
电池管理系统(BMS)

电信:

网络路由器和交换机
基站
光纤收发器

家用电器
