摘要： 采用Qorvo生产的0.15 μ m GaN-on-SiC工艺(QGaN15)制造的ku波段MMIC放大器。

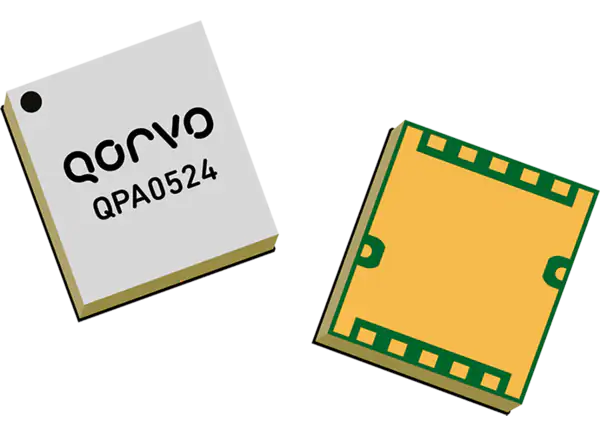

Qorvo QPA0524 5W GaN功率放大器是采用Qorvo生产的0.15 μ m GaN-on- sic工艺(QGaN15)制造的高功率ku波段MMIC放大器。Qorvo QPA0524针对5G和卫星通信频段的24.25GHz至26.5GHz频率范围。该器件在802.11ac 160MHz MSC9下提供400mW线性功率，ACPR为-30dBc。QPA0524放大器可以提供高达5W的输出功率，35dB小信号增益和23%的功率附加效率。
为了简化系统集成，QPA0524与50欧姆完全匹配，具有直流接地的I/O端口，可实现最佳的ESD性能。这些设备经过100%直流和射频测试，以确保符合电气规范。Qorvo QPA0524支持5G线性电源、通信和雷达在商业和军事市场的应用。
24.25GHz ~ 26.5GHz频率范围
26dBm线性输出功率(P(OUT))
-30dBc ACPR (P(OUT) = 26dBm, 802.11ac)
P(OUT)[输入功率(P(IN)) = 20dBm]
23%功率增益效率(PAE) (P(IN) = 20dBm)
23dBm小信号增益
1800mA最大漏极总电流
最大功耗31W
偏见
Vd = 20v
IDQ = 126mA
VG = -2.2V的典型范围
5.00mm x 5.50mm x 1.63mm包装尺寸
-40℃~ +85℃工作温度范围
无铅，符合RoHS标准
5克
卫星通信
雷达
