摘要： 具有100V逻辑级硅场效应管和LTC7890双降压DC/DC同步控制器。

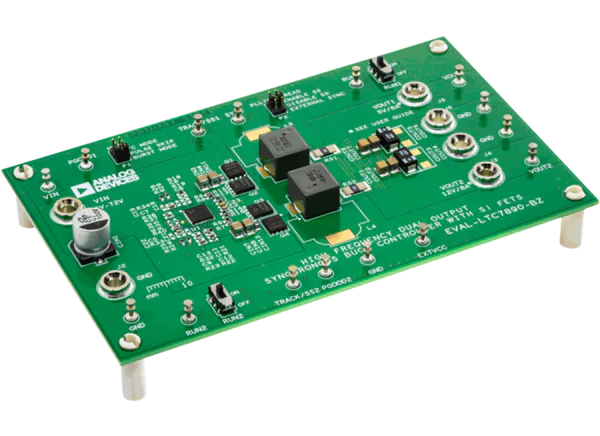

Analog Devices公司EVAL-LTC7890-BZ评估板是一种双输出同步降压转换器，驱动n通道硅(Si)场效应晶体管(fet)。EVAL-LTC7890-BZ评估板具有100V逻辑级Si场效应管和LTC7890低静态电流，高频(可编程固定频率从100kHz到3MHz)，双降压DC/DC同步控制器。adi公司的LTC7890具有用于GaN场效应管的专用驱动器，也可用于驱动逻辑级硅场效应管。
EVAL-LTC7890-BZ的输入电压范围为16V至72V，而LTC7890的输入电压范围可达100V。EVAL-LTC7890-BZ评估电路产生两个输出，5V和12V，每个输出高达10A。该电路板配置了用于电流检测的检测电阻。模式选择器允许EVAL-LTC7890-BZ在轻负载期间以强制连续，脉冲跳变或突发模式 操作。EXTV(CC)引脚允许LTC7890从开关稳压器的输出或其他可用源供电，减少功耗并提高效率。
双输出同步降压转换器
驱动n沟道Si fet
模式选择器允许在轻负载期间强制连续操作，脉冲跳变或突发模式 操作
配置感测电阻进行电流感测
16V至72V输入电压范围
500kHz至600kHz典型开关范围
90.5%至95.1%典型效率范围
工业动力系统
军用航空电子设备和医疗系统
电信电力系统
