Analog Devices公司EVAL-ADM1281-AZ评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2024-07-22

摘要： 紧凑，全功能的评估板ADM1281热插拔控制器。

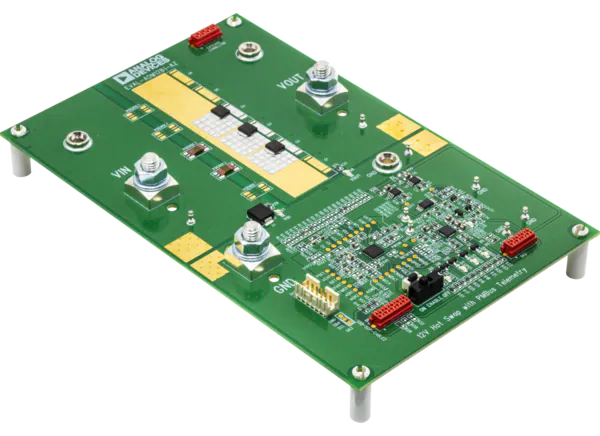

Analog Devices公司EVAL-ADM1281-AZ评估板是一个紧凑的，全功能的评估板ADM1281热插拔控制器。通过单板布局，可以清晰地看到所有外设器件和热插拔电源路径。该布局还最大限度地提高了电路板对电源路径上一些关键组件的散热能力，从而可以评估非常大电流的热插拔设置。五个感测电阻槽和六个多封装场效应管槽提供了极大的灵活性，并允许广泛的应用设置。

多个测试点允许轻松访问所有临界点/引脚。7个led提供了在板状态变化的直接视觉指示，如电源输入，输出，IC电源-良好输出，故障输出，电流检测输出和通用输出(GPO)。ad72918通道，I(2)C, 12位，连续近似模数转换器(SAR ADC)允许用户测量电压，如CSOUT和其他引脚电压，并通过I(2)C总线实时读取环境板温度。

评估板支持I(2)C通信，允许用户与ADM1281通信。评估板还支持级联设置，因此多个评估板可以连接并共享同一I(2)C总线。该板完全兼容Analog Devices热插拔和电源监控评估软件(zip)和LTpowerPlay工具。用户需要usb - sdp - cable或DC1613A USB-to-I(2)C串行接口才能使用评估软件工具。标准评估板采用12V, 73A热插拔设计进行预填充和测试，该设计能够与3mF输出电容一起工作。
