摘要： 特点LTC3313 15A，低压，同步降压静音开关 。
Analog Devices公司EVAL-LTC3313EV-MULTI-AxZ评估板采用LTC3313 15A，低压，同步降压静音开关 ，工作于多相2MHz, 3.0V至5.5V输入，1.2V降压稳压器。EVAL-LTC3313EV-MULTI-AZ板具有三种构建选项，可提供2相30A, 3相45A或4相60A输出解决方案。LTC3313支持从0.5V到输入电压(V(IN))的可调输出电压，以及在多相操作中从500kHz到5MHz的工作频率。
Analog Devices EVAL-LTC3313EV-MULTI-AxZ评估板的所有相位在2MHz开关频率(fSW)下以强制连续模式工作。当主相的RT引脚被拉到V(IN)引脚时，LTC3313也可以使用MODE/SYNC转塔同步到外部时钟。EVAL-LTC3313EV-MULTI-AxZ还提供了一个电磁干扰(EMI)滤波器，以减少传导EMI。这种EMI滤波器可以通过在V(IN) EMI端子施加输入电压来实现。包括一个板载瞬态电路来测量快速瞬态性能。

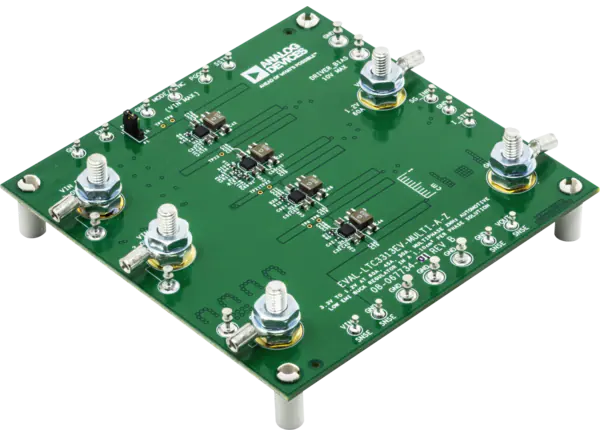

EVAL-LTC3313EV-MULTI-AZ评估板
暂态电路包括负载暂态评估
外部时钟同步的RT引脚上拉选项
3.0V至5V输入电压范围
1.176V至1.224V输出电压范围
输出电流范围为30A至60A
1.8MHz至2.2MHz切换频率范围
典型效率92.5%，4相
汽车/工业/通信
服务器和电信电源
分布式直流电源系统(POL)
FPGA、ASIC和µP核心电源
直流电压源
电子负载
万用表
