德州仪器CC1314R10 SimpleLink 无线mcu的介绍、特性、及应用

来源：HQBUY 发布时间：2024-08-05

摘要： 高性能、低功耗mcu，增强安全性和片上无线更新能力。

德州仪器CC1314R10 SimpleLink 无线微控制器(mcu)是高性能，低功耗的mcu，旨在增强安全性和片上无线更新能力。这些微控制器支持IEEE 802.15.4、支持ipv6的智能对象(6LoWPAN)、无线M-Bus、Wi-SUN 、Amazon Sidewalk、mioty 和专有系统，包括TI 15.4-Stack (Sub-1GHz)。CC1314R10 mcu具有低软错误率(SER)及时故障(FIT)，运行寿命长，无中断。典型的应用包括建筑安全系统、暖通空调、消防安全系统、视频监控、智能电表、电网通信、工业运输、医疗、工厂自动化和个人电子产品。

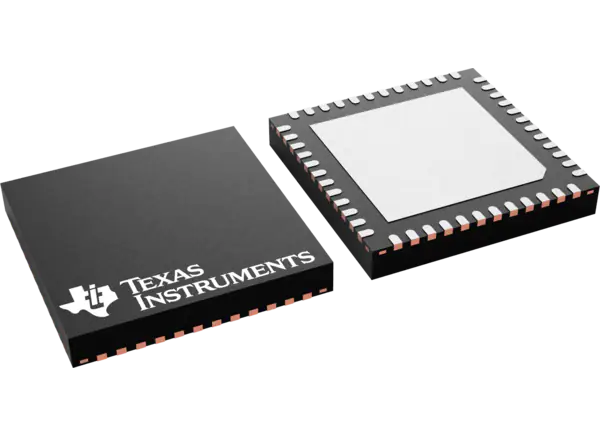

CC1314R10 mcu采用带TrustZone 的48MHz Arm Cortex -M33处理器，1024kB闪存程序存储器，8kB缓存SRAM和256kB带奇偶校验的超低泄漏SRAM。这些无线mcu包括具有可编程，自主超低功耗传感器控制器CPU的先进传感，具有快速唤醒能力。CC1314R10单片机工作温度范围为-40°C ~ 105°C，单电源电压1.8V ~ 3.8V，片上降压DC/DC变换器。这些微控制器符合rohs标准，采用7mm x 7mm RGZ VQFN48(30个gpio)和8mm x 8mm RSK VQFN64(46个gpio)的封装。

特性

无线控制器:

如果奇偶校验被禁用，额外的32kB SRAM
强大的48MHz Arm Cortex -M33处理器与TrustZone
FPU和DSP扩展
1024kB闪存程序存储器
8kB的缓存SRAM
256kB的超低泄漏SRAM，具有奇偶性，可实现高可靠性操作
动态多协议管理器(DMM)驱动程序
支持无线更新(OTA)

超低功耗传感器控制器:

带有4kB SRAM的自主MCU
采样、存储和处理传感器数据
快速唤醒低功耗操作
软件定义外围设备;电容触摸，流量计，和LCD

低功耗:

5.8mA RX在868MHz
25.8mA TX +14dBm在868MHz
32μA, 2MHz模式
849μA, 24MHz模式
3.4mA有源模式，CoreMark
71μA/MHz运行CoreMark
0.98μA待机模式，RTC, 256kB SRAM
0.17μA关闭模式和引脚唤醒
单片机消费:
超低功耗传感器控制器消耗:
无线消费:

单片机外围设备:

大多数数字外设可以路由到任意GPIO
四个32位或八个16位通用定时器
12位SAR ADC, 200ksps, 8通道
8位DAC
两个比较器
可编程电流源
四个UART，四个SPI，两个I(2)C和一个I(2)S
实时时钟(RTC)
集成温度和电池监视器

经营范围:

片上降压DC/DC变换器
1.8V至3.8V单电源电压
温度范围-40℃~ 105℃

包:

7mm × 7mm RGZ VQFN48 (30gpio)
8mm × 8mm RSK VQFN64 (46 gpio)
通过无铅认证方案

应用程序

315MHz、433MHz、470MHz ~ 510MHz、868MHz、902MHz ~ 928MHz的ISM和SRD系统，接收带宽低至4kHz
建筑自动化:

楼宇保安系统
暖通空调
消防安全系统
视频监控
升降机及自动梯

电网基础设施:

智能电表
电网通信

工业运输-资产跟踪
工厂自动化与控制
医疗
电子销售点(EPOS)-电子货架标签(ESL)
个人电子产品:

连接外围设备
家庭影院和娱乐
游戏
穿戴

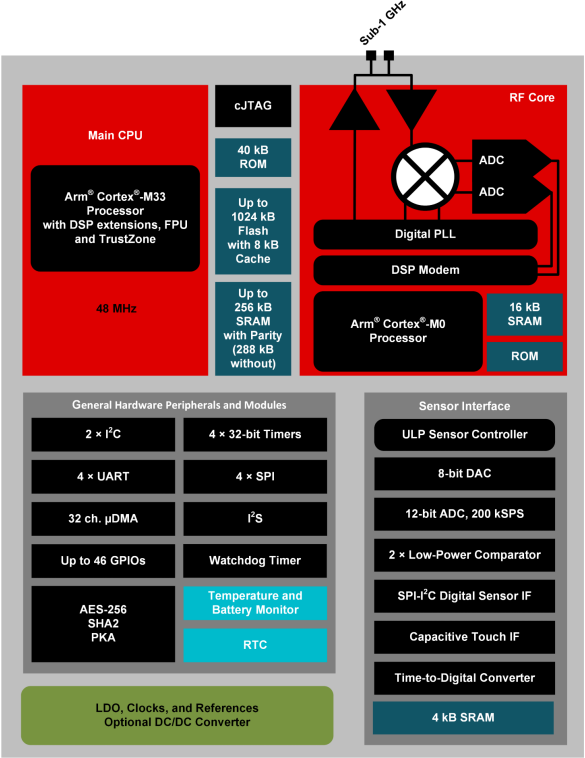

功能框图
