二极管集成LSF0204x电平转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-08-06

摘要： 适用于高级驾驶辅助系统(ADAS)和电信基础设施。

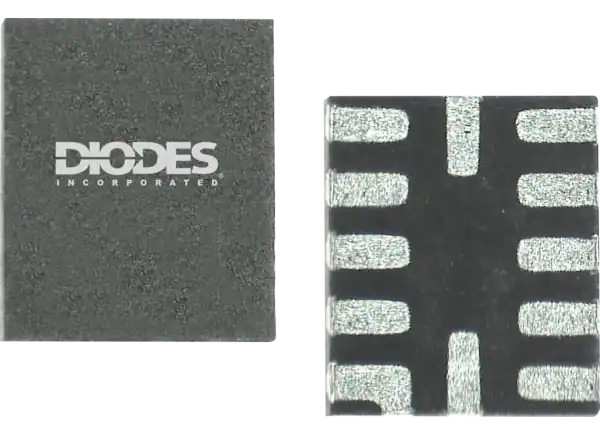

二极管集成LSF0204x电平转换器是4通道双向多电压电平转换器，带有外部上拉电阻，用于在推挽和开漏应用中设置驱动电流。这些设备是通用级转换器，A端口工作范围为0.8V至4.5V (V(ref_A))， B端口工作范围为1.8V至5.5V (V(ref_B))。LSF0204x电平转换器使用EN引脚激活。当EN引脚为HIGH时，转换器开关为ON，当引脚为LOW时，转换器开关为OFF。

LSF0204x电平转换器具有128mA连续通道电流，-0.5V至6V电源参考电压范围和-50mA输入箝位电流(V(I小于0))。这些电平转换器用于高级驾驶辅助系统(ADAS)、HEV/EV电池管理系统、电信基础设施以及PMBus 、SMBus 和I(2)C接口。

特性

外部上拉电阻器，用于在推挽和开漏应用中设置驱动电流
上下翻译:

≤100 mhz;CL=15pF和30pF
≤50 mhz;CL = 50 pf

之间的双向电压电平转换:

0.8V、1.8V、2.5V、3.3V、5V
1.2V、1.8V、2.5V、3.3V、5V
1.8V和2.5V, 3.3V和5V
2.5V, 3.3V, 5V
3.3V和5V

ESD防护超过JESD 22:

2000v HBM (a114)
1000v CDM (c101)

锁紧超过100mA / JESD 17
AEC-Q100 1级(LSF0204Q)规定的温度范围为-40℃至125℃

应用程序

GPIO, MDIO, SDIO, SVID，和UART
PMBus 、SMBus 、I(2)C等接口
LSF0204:

电信基础设施
工业
高性能计算
个人电脑、网络和笔记本电脑
智能手机
平板电脑

LSF0204Q:

数字信息娱乐集群
高级驾驶辅助系统(ADAS)
高性能车辆计算视觉
混合动力/电动汽车电池管理系统
