摘要： 低智商，高效率降压转换器，工作在2.5V至16V输入电压范围内。
Analog Devices公司的MAX77505 16A低I(Q)降压变换器是一款低静态电流(800nA型)、高效率的滞回降压变换器，工作电压范围为2.5V至16V。该设备在整个负载范围内提供高效率。因此，它非常适合一次电池或四个碱性电池供电的应用程序，这些应用程序需要长时间待机/空转时间和短工作时间，例如资产跟踪和门锁设备。

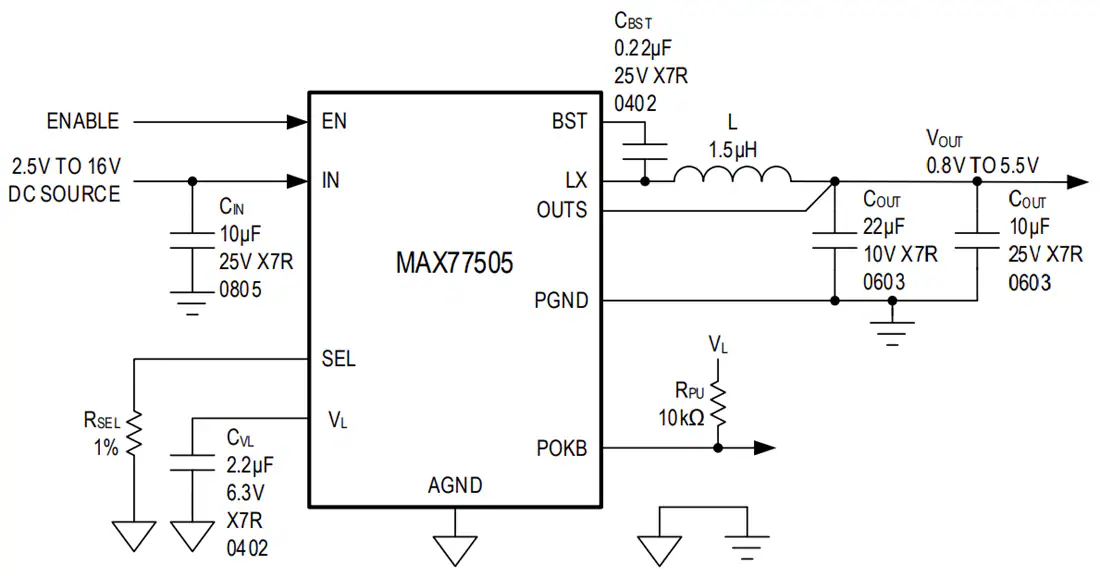

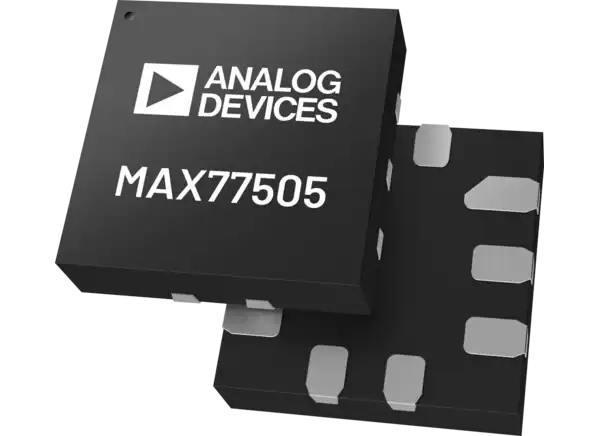

电阻器(RSEL)从0.8V到5.5V之间的30个预设输出电压中选择一个。该设备具有输入欠压锁定、逐周期开关限流和热关闭功能，以保护系统和设备本身。Analog Devices MAX77505采用10引脚FC2QFN封装(2.0mm x 2.0mm x 0.55mm)。
2.5V ~ 16V输入电压
输出电压0.8V ~ 5.5V
电池寿命长
70nA关断电流
800nA超低静态电流(I(Q))
在7.6V(IN)， 3.3V(OUT)下，100μA负载时效率为86%
95%峰值效率在7.6V(IN)， 3.3V(OUT)
POKB输出(开漏)
用于输出电压选择的SEL引脚
保护功能
逐周期电感器峰值电流极限
短路，欠压锁定(UVLO)，热保护
FC2QFN-10封装(2.0mm × 2.0mm × 0.55mm)
2-3节锂离子电池应用
4节碱性电池的应用
物联网，可穿戴设备
智能电表、门锁、资产跟踪的器材等等
