摘要： 演示了MCP8027三相无刷直流电机栅极驱动器的驱动能力。

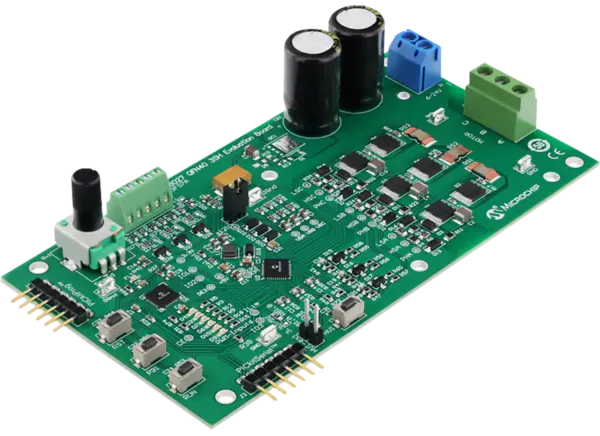

Microchip Technology EV83F07A评估板是一个两层板，旨在演示MCP8027三相无刷直流电机栅极驱动器的驱动能力。该板提供降压转换器、电流感测运算放大器、5V和12V LDO、高电平到低电平转换器和霍尔效应传感器输入。EV83F07A板由六个板上LED组成，用于发出脉冲宽度调制(PWM)的信号，以及一个LED用于故障状态指示。该评估板可驱动无刷直流电机，电源电压高达28V，电机电流高达20A(RMS)。
EV83F07A板具有开/关瞬时触点开关(RUN)，备用用户可编程瞬时触点开关(PB1)，复位瞬时触点开关(RST)和速度控制电位器。该板提供欠压锁定(UVLO)和过压锁定(OVLO)保护。EV83F07A板用于永磁同步电机(PMSM)控制，业余飞机和通风电机。
外部n沟道mosfet的最大栅极驱动电流为500mA
驱动高达20A(RMS)无刷直流电机
750mW降压调节器与电阻可编程输出电压
一个开/关瞬时触点开关(RUN)
复位瞬时触点开关(RST)
备用用户可编程瞬时触点开关(PB1)
PWM信号LED指示灯
故障信号LED指示灯
可编程外部MOSFET过流保护
转速控制电位器
可编程PWM死区保护
3.3V和5V霍尔效应传感器端子座
欠压锁定(UVLO)和过压锁定(OVLO)保护
6V至28V输入工作电压范围
可编程PWM消隐时间电流开关尖峰
工业燃料、水和通风马达
永磁同步电机控制
家用电器
爱好飞机、船和车辆
