摘要： 4型4对8通道PoE 2 PSE控制器与自主模式和200毫欧电流检测电阻。

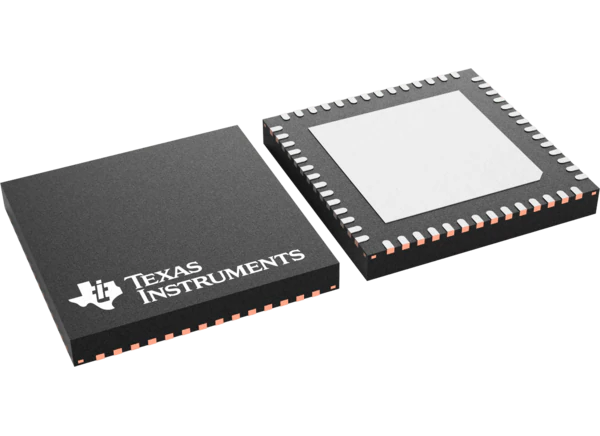

德州仪器TPS23881B自主模式电源设备(PSE)控制器设计用于根据IEEE 802.3bt标准将电源插入以太网电缆。该控制器包括8个独立的电源通道，可配置为2对(1通道)或4对(2通道)以太网供电(PoE)端口的组合。TPS23881B PSE控制器具有SRAM可编程性，可编程功率限制，200毫欧电流检测电阻和1位或3位快速端口关闭输入。该PSE控制器提供灵活的处理器控制操作模式，包括自动、半自动和手动/诊断模式。
TPS23881B控制器与TI公司的FirmPSE系统固件兼容。可编程SRAM可通过I(2)C实现现场固件升级，以确保与poe设备的互操作性和IEEE合规性。该PSE控制器可以检测包括完全相互识别、有效签名和应用电源的供电设备(pd)。TPS23881B控制器主要用于小型企业交换机、录像机、分支交换机等。

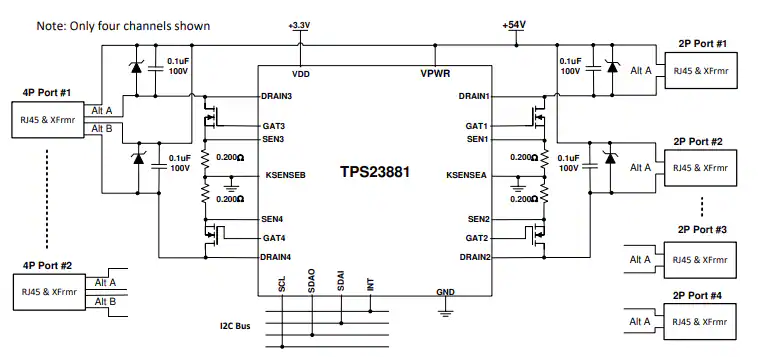

IEEE 802.3bt PSE解决方案，用于以太网供电(PoE) 2、Type 3或Type 4 PoE应用
可编程SRAM存储器
8个独立的PSE频道
200毫欧电流检测电阻
±2.5%可编程功率限制精度
电阻可选自主操作(不需要外部MCU)
可选择2对或4对端口电源分配:
15.4W, 30W, 45W, 60W, 75W或90W
单和双签名PD兼容性
传统PD电容测量
每个端口专用14位集成电流ADC:
噪声免疫MPS为直流断开
2%电流感应精度
灵活的处理器控制操作模式:
自动
半自动
手册/诊断
涌流和操作折叠保护
1位或3位快速端口关机输入
自动类发现和功率测量
录像机:
网络录像机(NVRs)
数字视频订购(dvr)
小型企业交换机
园区和分支交换机
