摘要： 提供一种驱动12V至24V无刷直流电机的无码感应梯形换向装置。

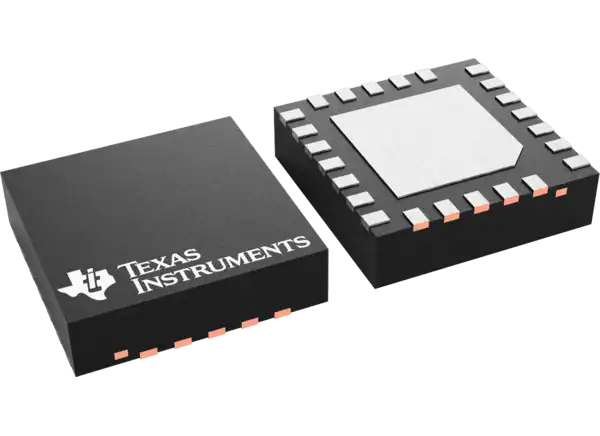

德州仪器MCT8314Z无刷直流(BLDC)电机驱动器为驱动12V至24V无刷直流电机提供了一种单片机和无代码感应梯形换向装置。该电机驱动器集成了三个具有40V绝对最大容量的1/2-H桥和575毫欧低R(DS(ON))，以实现大功率驱动能力。MCT8314Z电机驱动器在固定功能状态机中实现基于传感器的梯形控制，消除了外部微控制器旋转BLDC电机的需要。
MCT8314Z三相电机驱动器包括保护功能，以保护电机，设备和系统免受故障事件的影响。该电机驱动器支持高达100kHz脉宽调制(PWM)频率和1.8V, 3.3V和5V逻辑输入。MCT8314Z电机驱动器工作在5V至35V电压范围和-40°C至125°C环境温度范围内。该电机驱动器用于暖通空调电机，小型家电，办公自动化电器和机器人。

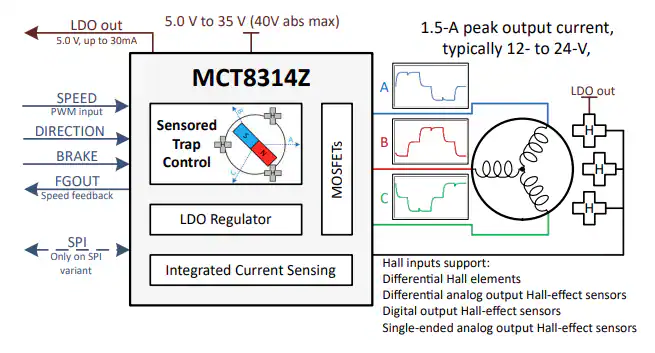

集成感应梯形控制的三相无刷直流电机驱动器:
基于霍尔传感器的梯形(120°)换向
支持模拟或数字大厅输入
同步/异步PWM调制
逐周期限制电流到限制相电流
支持高达100kHz的PWM频率
自动同步整流，减少功率损耗
575毫欧 R(DS(ON))(高侧+低侧)T(A) = 25℃时低MOSFET导通电阻
1.5µA, V(VM) = 24V, T(A) = 25℃低功耗休眠模式
5V至35V工作电压范围
1.5A峰值高输出电流能力
内置5V(5%)和30mA LDO稳压器
集成限流消除了外部电流感测电阻
支持1.8V、3.3V、5V逻辑输入
综合保护功能:
电源欠压闭锁(UVLO)
充电泵欠压(CPUV)
过流保护(OCP)
电机锁紧保护
故障状态指示引脚(nFAULT)
可选的SPI故障诊断
无刷直流电机模块
小家电
办公自动化设备
工厂自动化和机器人技术
暖通空调汽车
