TE0711-02-72I-1-A高I/O FPGA模块的介绍、特性、及应用

来源：HQBUY 发布时间：2024-08-19

摘要： 工业级FPGA模块集成AMD/Xilinx Artix 7 100T, 32MByte四SPI闪存。

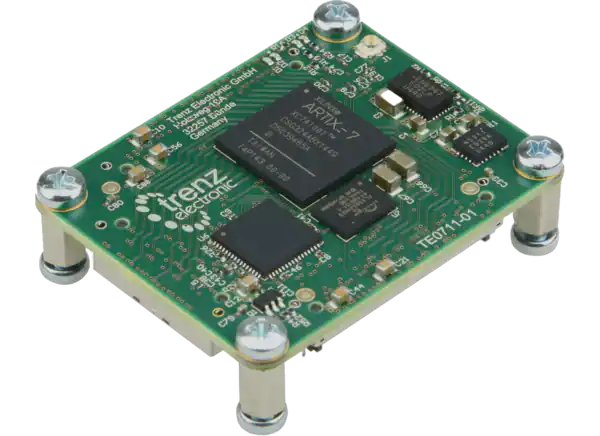

特伦兹电子TE0711-02-72I-1-A高I/O FPGA模块是一款工业级FPGA模块，集成了AMD/Xilinx Artix 7 100T, 32MByte四SPI闪存，用于配置和操作，以及适用于所有板载电压的强大开关模式电源。坚固的高速堆叠带提供大量可配置的I/ o。比信用卡还小，4cm x 5cm的外形因素模块完全机械/大部分电气兼容，并在工业-40°C至+85°C的温度范围内工作。

特性

SoC / FPGA器件

AMD/Xilinx Artix 7 XC7A100T-2CSG324I
2 Speedgrade
工业温度范围
CSG324包

板载

4A铁芯调压器
4.0A × 1.0V电源轨
1.0A × 1.8V电源轨
1.0A × 1.5V电源轨
100MHz MEMS振荡器
高效DC-DC变换器
4个LED(3个由用户设计自由使用，1个系统控制器CPLD状态LED)
系统管理和电源排序
eFUSE位流加密
AES位流加密

32MByte QSPI Flash(支持XiP)
接口

插入式模块，带有2个100针和1个60针Razor Beam高速雌雄同体端子/插座条(4mm引线风格)
板对板连接器上可提供178x FPGA I/ o (84x差分对)
FTDI FT2232H USB 2.0高速转UART/FIFO

需要3.3V或3.3V和5V电源
4cm x 5cm外形尺寸
包括8x螺丝和4x螺栓

规范

2.4V至5.5V工作电压(IN)范围
1.14V至3.465V HR I/O组供电电压(V(CCO))范围
JTAG引脚电压范围3.135V至3.465V
工作温度范围

0°C至+70°C商用级
-40°C至+85°C工业级

8mm配合高度与标准连接器
1.6mm PCB厚度
PCB上的最高部分约为2.5mm
