德州仪器TPS55189-Q1 Buck-Boost转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-08-19

摘要： 根据输入电压在降压模式、升压模式和降压-升压模式之间转换。

德州仪器TPS55189-Q1 Buck-Boost转换器是一个27V, 8A转换器，集成了四个MOSFET开关。该变换器可以根据输入电压和设定输出电压在降压模式、升压模式和降压-升压模式之间转换。TPS55189-Q1变换器在输入电压小于输出电压时工作在升压模式，在输入电压大于输出电压时工作在降压模式。当输入电压接近输出电压时，该变换器在一周期降压和一周期升压模式下交替工作。TPS55189-Q1转换器符合AEC-Q100汽车应用标准，集成了四个MOSFET开关，为USB电源传输(USB PD)应用提供了紧凑的解决方案。TPS55189-Q1转换器用于USB pd，汽车充电器，汽车信息娱乐和高级驾驶辅助系统(ADAS)。

TPS55189-Q1转换器具有200kHz至2.2MHz的可编程频率范围，通过外部电阻切换，并与外部时钟同步。该转换器提供平均电感限流、过压保护、逐周期峰值限流和输出短路保护。TPS55189-Q1转换器采用3mm x 5mm HotRod QFN封装。

特性

AEC-Q100合格:

设备温度等级1:环境工作温度范围为-40℃~ 125℃

可编程电源(PPS)支持USB供电(USB PD):

输入电压范围3V至27V
0.8V至22V具有10mV步进可编程输出电压范围
±1%参考电压精度
±5%精确输出电流监测
可调输出电压补偿电缆上的电压下降
可编程输出电流限制高达6.35A与50mA步进
(2) C接口

避免频率干扰和串扰:

可选时钟同步
可编程开关频率从200kHz到2.2MHz

在整个负载范围内效率高:

在V(IN) = 12V, V(OUT) = 20V, I(OUT) = 3A时效率96%
轻负载时可编程PFM和FPWM模式

EMI缓解:

可选可编程扩频
使得没有包

丰富的保护功能:

输出过压保护
热停机保护
输出短路保护打嗝模式
8A平均电感限流

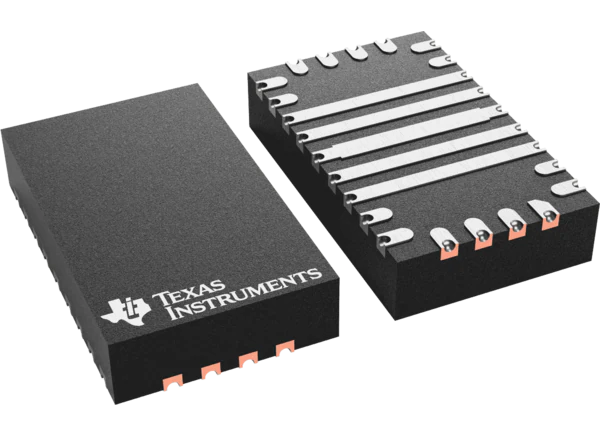

采用3mm × 5mm HotRod QFN封装

应用程序

汽车尾灯
汽车信息娱乐和集群
USB PDs

汽车充电器
无线充电器
高级驾驶辅助系统(ADAS)

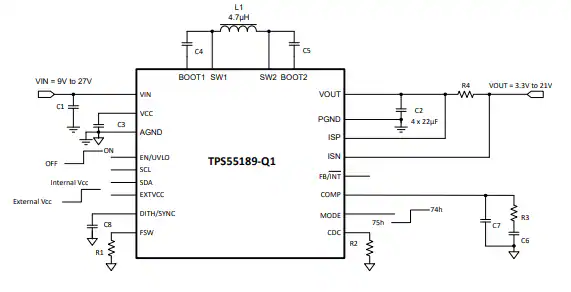

典型应用电路图
