Analog Devices公司ADRF5532接收机前端的介绍、特性、及应用

来源：HQBUY 发布时间：2024-08-19

摘要： 集成射频，前端多芯片模块创建时分双工(TDD)应用。

ADRF5532接收机前端是为时分双工(TDD)应用而创建的集成射频前端多芯片模块。ADRF5532集成了一个低噪声放大器(LNA)和一个大功率硅单极双掷(SPDT)开关。

在2.6GHz的接收工作中，LNA的低噪声系数(NF)为1.2dB，高增益为35.5dB，三阶输入截距点(IIP3)为-4dBm。在传输操作中，该开关提供0.7dB的低插入损耗，并处理36.5dBm的长期演进(LTE)平均功率。该操作允许整个生命周期操作(8dB峰值平均比(PAR))和39dBm的单事件(小于10秒)LNA保护操作。

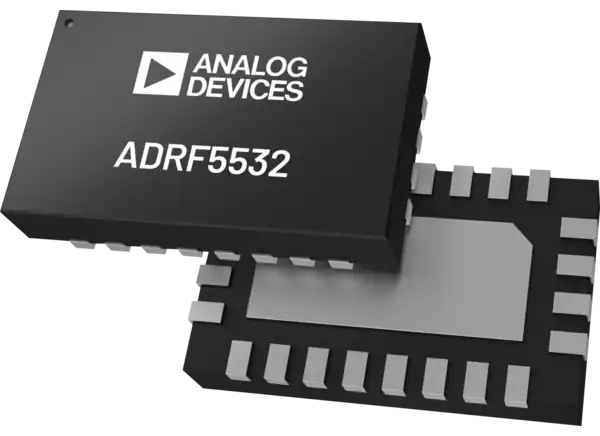

ADI ADRF5532工作频率为2.3GHz至2.7GHz，采用符合rohs标准的紧凑型，5mm x 3mm, 24引脚LFCSP封装。

特性

集成射频前端

LNA和大功率硅SPDT开关
片内偏置和匹配
单电源操作

2.6GHz时典型增益为35.5dB
在400MHz带宽下，25°C时的增益平坦度为0.2dB
高功率处理T(CASE) = 105°C

LTE平均功率(8dB PAR)为39dBm
LTE平均功率(8dB PAR)为36.5dBm
完整的一生
单个事件(少于10秒的操作)

在2.6GHz时典型噪声系数为1.2dB
2.6GHz时典型的低插入损耗为0.7dB
高输入IP3在-4dBm
低供给电流

接收工作在118mA，典型在5V
传输操作在15mA典型在5V

正逻辑控制
5mm x 3mm, 24引脚LFCSP封装
引脚兼容ADRF5534, 3.1GHz至4.2GHz接收器前端

应用程序

无线基础设施
基于tdd的通信系统

大规模多输入多输出(MIMO)和有源天线系统
