德州仪器bq25820 Buck电池充电控制器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-08-26

摘要： 宽输入电压，开关模式降压锂离子，锂聚合物，或LiFePO4电池充电控制器。

德州仪器bq25820 Buck电池充电控制器是一个宽输入电压，开关模式Buck锂离子，锂聚合物，或LiFePO(4)电池充电控制器。它包括直接功率路径控制。该设备在宽电压范围内提供高效率的电池充电，准确的充电电流和充电电压调节，以及自动充电预处理，终止和充电状态指示。德州仪器bq25820集成了降压转换器的所有环路补偿，提供易于使用的高密度解决方案。设备调节SYS端子电压，反向从电池中取电。

特性

4.4V至70V宽输入电压工作范围
同步降压充电控制器与NFET驱动器

开关频率从200kHz到600kHz可调
可选的外部时钟同步
集成回路补偿与软启动
可选栅极驱动器电源输入优化效率

双向转换器操作(反向模式)支持USB-PD扩展功率范围(EPR)

可调输入电压(VAC)调节从3.3V到65V, 20mV/步
可调输入电流调节(R(AC_SNS))从400mA到20A与50mA/步使用5毫欧电阻

在电力系统中实现最高效率的直接电源路径管理

系统电源选择适配器或电池
动态电源管理
全n通道FET驱动器

精度高

±0.5%充电电压调节
±3%充电电流调节
±3%输入电流调节

I(2)C控制的最佳系统性能与电阻可编程选项

硬件可调输入和输出电流限制

集成的16位ADC用于电压、电流和温度监测
高安全性集成度

输入过压、欠压保护可调
过压、过流保护
热关机

状态输出

适配器当前状态(PG)
操作状态

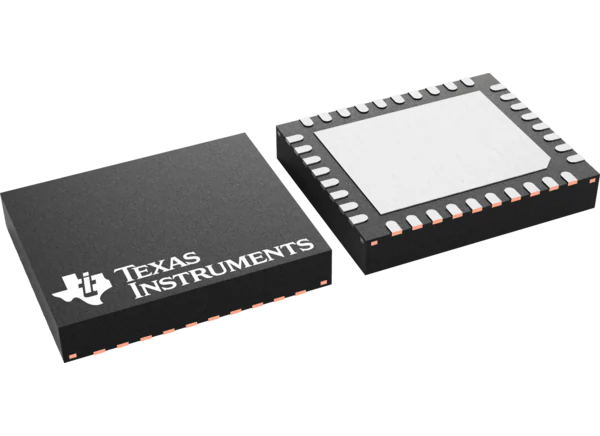

36针5mm × 6mm QFN封装

应用程序

无线电源和园艺工具
太阳能备用充电器
储能系统
无人机
超声波

x射线系统
电子病床和病床控制
多参数病人监护仪
真空机器人

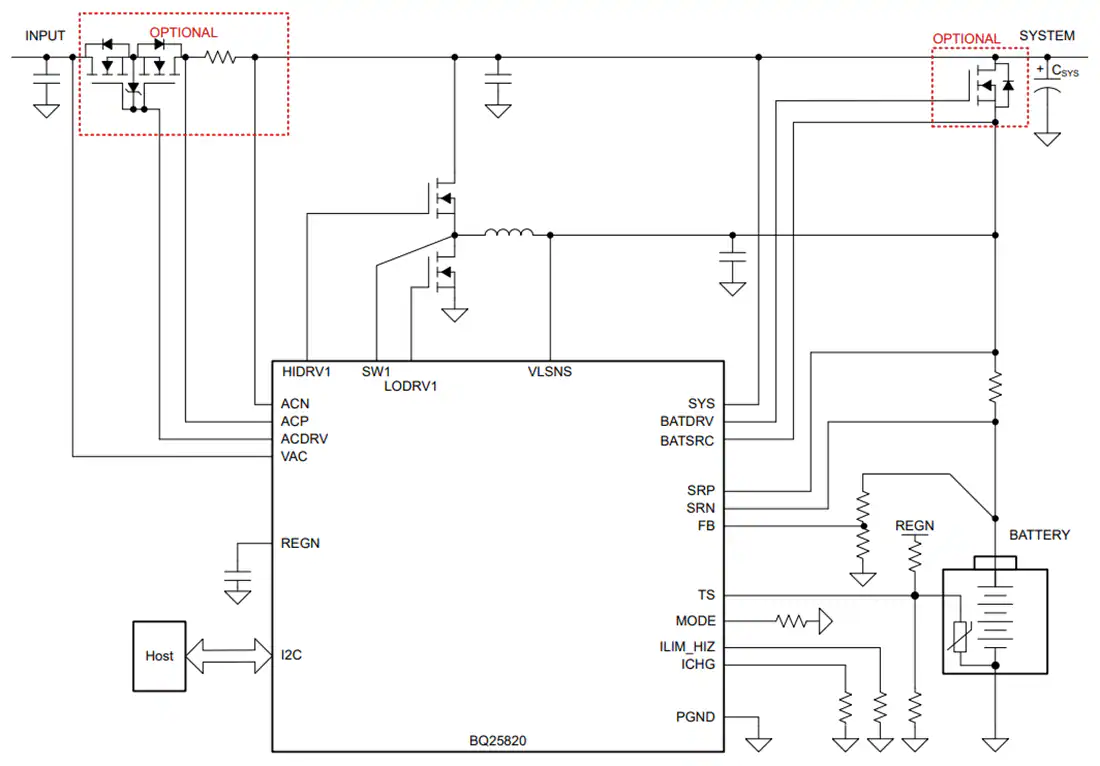

简化的示意图
