德州仪器UCC27301A-Q1半桥驱动的介绍、特性、及应用

来源：HQBUY 发布时间：2024-08-26

摘要： 设计用于驱动两个n沟道mosfet半桥或同步降压配置。

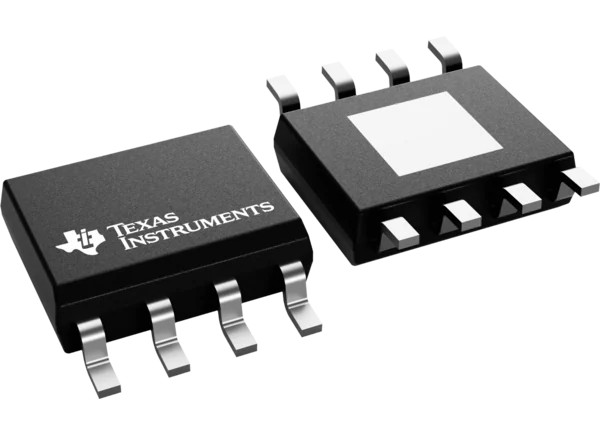

UCC27301A-Q1半桥驱动器是一款坚固的栅极驱动器，设计用于驱动两个n沟道mosfet，采用半桥或同步降压配置，绝对最大自引导电压为120V。UCC27301A-Q1具有3.7A峰值源电流和4.5A峰值吸收电流的能力，可在Miller高原过渡期间以最小的开关损耗驱动大功率mosfet。开关节点(HS引脚)可以处理瞬态负电压，使高侧通道免受杂散电容和寄生电感引起的固有负电压的影响。

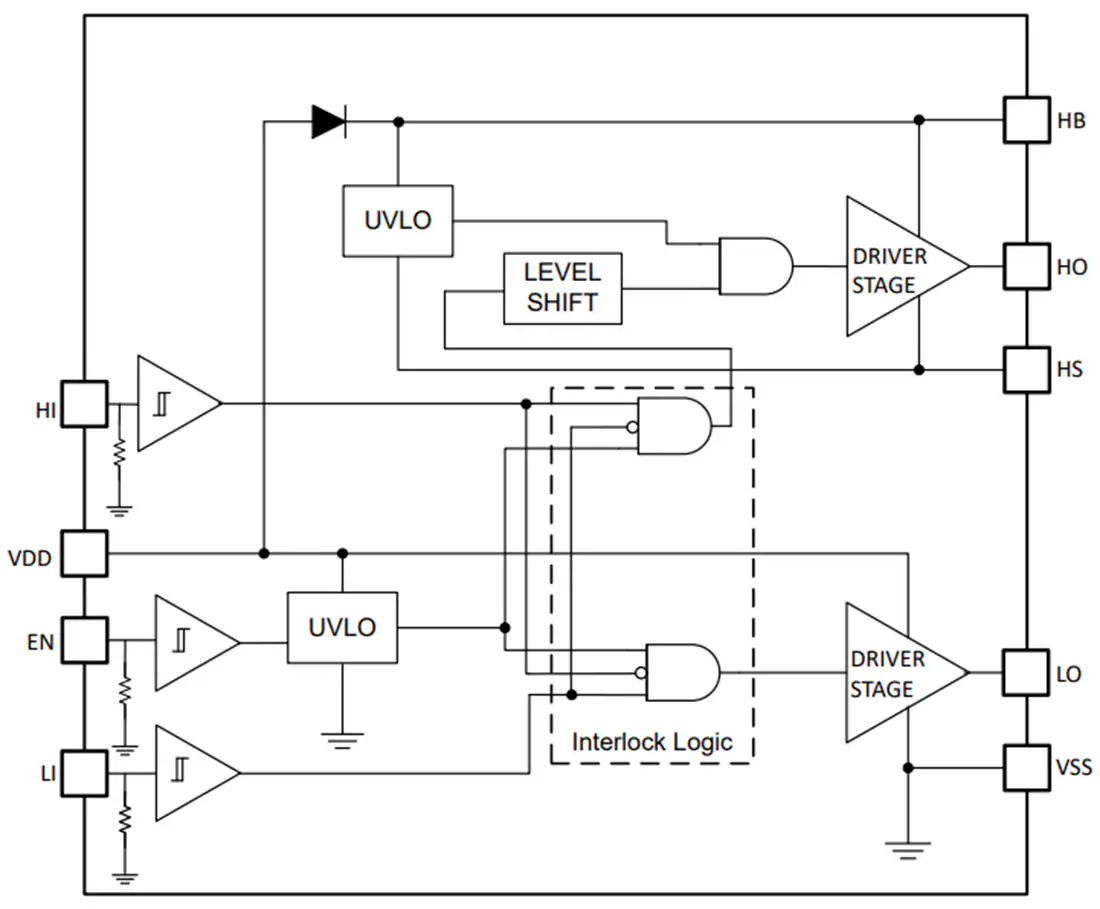

UCC27301A-Q1的输入独立于电源电压，可以承受-10V和+20V的绝对最大额定值。低侧和高侧栅极驱动器在打开和关断之间匹配4ns，并分别通过LI和HI输入引脚进行控制。然而，当LI和HI输入同时高电平时，输入联锁逻辑将降低两个驱动器输出。片上120v额定自引导二极管消除了添加分立自引导二极管的需要。欠压锁定(UVLO)为高侧和低侧驱动器提供，它提供对称的接通和关断行为，并在驱动电压低于指定阈值时强制输出低。
