摘要： 该器件在8mm × 5.3mm QFN封装中集成了GaN场效应管和栅极驱动器。

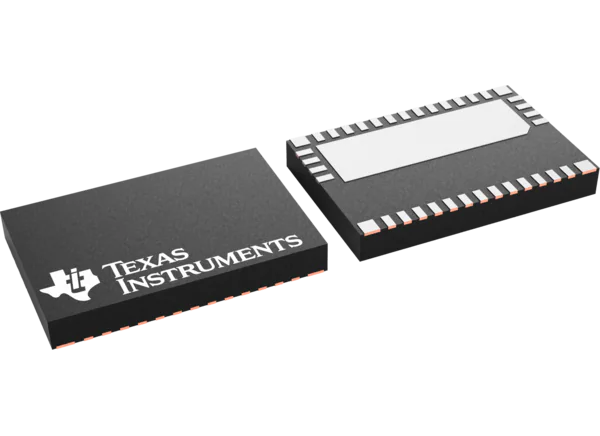

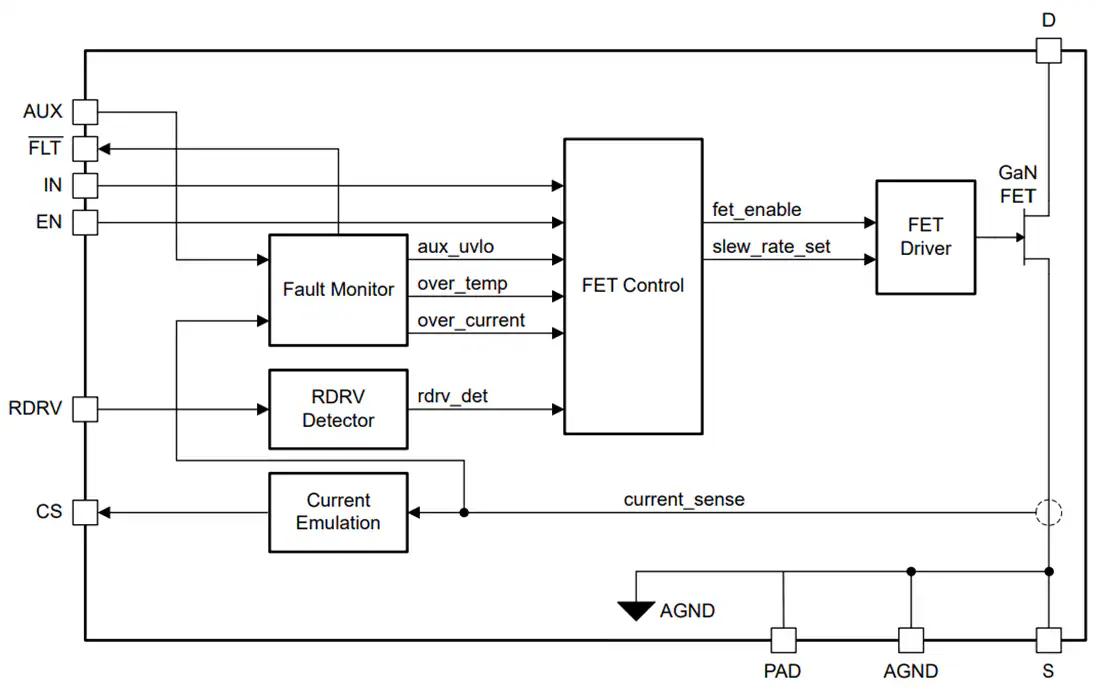

德州仪器LMG3624 650V 170毫欧 GaN电源级用于开关模式电源应用。LMG3624通过将GaN场效应晶体管和栅极驱动器集成在8mm × 5.3mm QFN封装中，简化了设计并减少了元件数量。可编程导通转换率提供EMI和振铃控制。与传统的电流感测电阻相比，电流感测仿真降低了功耗，并允许低侧热垫连接到冷却PCB电源接地。
LMG3624支持突发模式工作，具有低静态电流，转换器轻负载效率要求和快速启动时间。保护功能包括欠压锁定(UVLO)，逐周期限流和过温保护。据报道，开路漏极FLT引脚具有过温保护功能。
650V 170毫欧 GaN功率场效应管
集成栅极驱动器具有低传播延迟和可调的导通回转速率控制
具有高带宽、高精度的电流检测仿真
逐周期过流保护
超温保护与FLT引脚报告
240µA AUX静态电流
50µA AUX待机静态电流
最大电源和输入逻辑引脚电压为26V
8mm × 5.3mm QFN封装带热垫
AC/DC适配器和充电器
AC/DC USB墙壁插座电源
交流/直流辅助电源
电视电源
移动充电器设计
USB壁式电源插座
辅助动力供应
电视用SMPS电源
LED电源
