德州仪器INA4230 16位数字电流监视器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-08-26

摘要： 包括一个I2C/ smbus兼容接口，兼容数字总线电压从1.2V到5V。

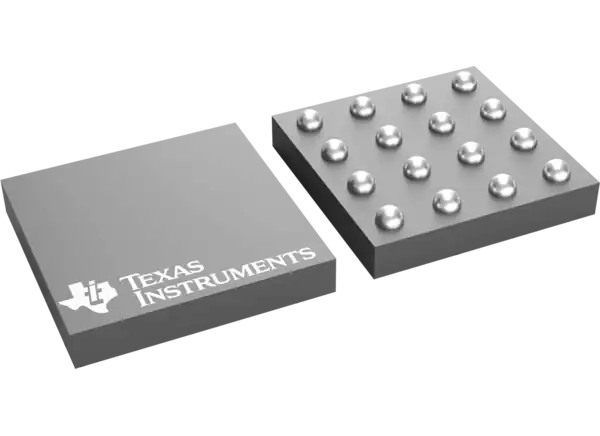

德州仪器INA4230四通道16位数字电流监测器具有I(2)C/ smbus兼容接口，兼容数字总线电压从1.2V到5V。该设备通过外部感测电阻监测电压，并报告每个通道的分流电压、总线电压、电流、功率和能量的值。

INA4230具有可编程ADC转换时间和平均，适用于所有通道。每个通道都有一个可编程的校准值，内部倍增器，可以直接读出功率在瓦，电流在安培，能量在焦耳。每个通道监控IN引脚上的总线电压，并可以对过流和欠流情况以及过压和欠压情况发出警报。在电流测量模式下，高输入阻抗允许使用更大的电流检测电阻来测量小值系统电流。

德州仪器INA4230检测共模总线电压的电流，可以从-0.3V到48V不等，与电源电压无关。该器件工作在单个1.7V至5.5V电源，正常工作时的典型电源电流为400µa。在典型工作电流为2.5µA的情况下，器件可以置于低功耗待机模式，并且可以使用使能引脚完全禁用，以实现小于1µA的电源电流。该器件具有16个可编程地址，并在-40°C至125°C的工作温度范围内指定。
