摘要： 集成电源管理LDO和降压转换器，可用于外部电路供电。

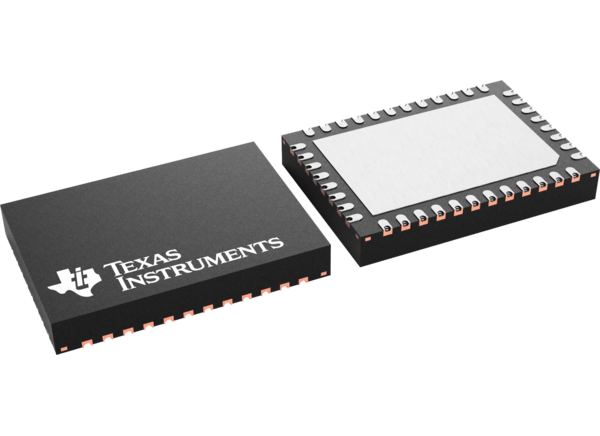

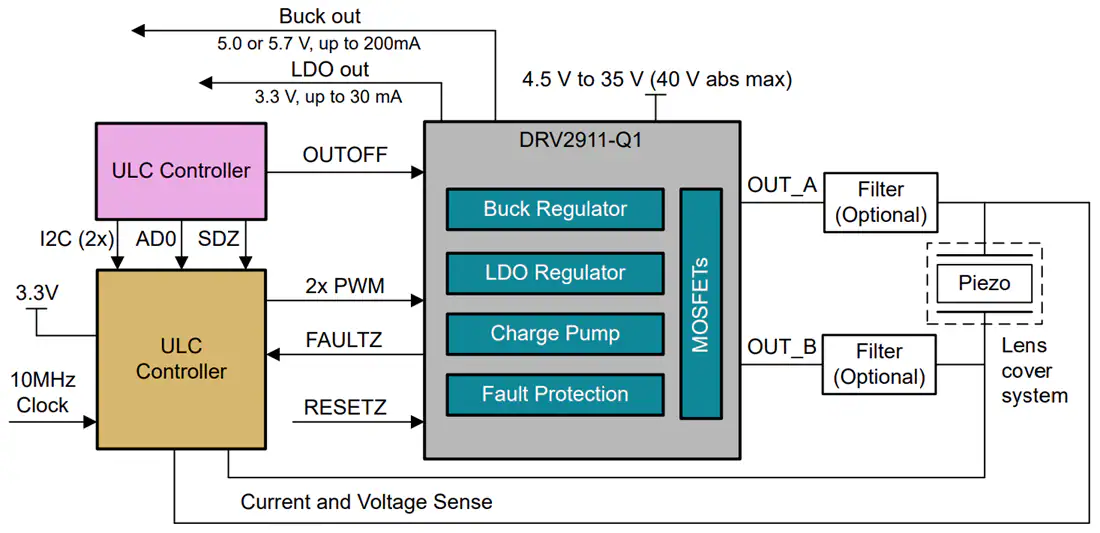

德州仪器DRV2911-Q1全桥PWM输入压电驱动器集成了两个h桥，用于驱动基于压电的透镜盖系统，LCS，绝对最大容量高达40V。此功能是在保持非常低的RDS(ON)以减少开关损耗的情况下实现的。DRV2911-Q1集成了电源管理LDO (3.3V/30mA)和降压转换器(5.0V至5.7V，≤200mA)，可用于为超声波镜头清洗(ULC)控制器ULC1001等外部电路供电。
每个输出驱动器通道由n通道功率mosfet组成，配置为半桥结构。两个独立的PWM输入驱动每个半桥。德州仪器DRV2911-Q1包括一个30mA, 3.3V LDO稳压器。
DRV2911-Q1集成了多种保护功能，包括电源欠压锁定(UVLO)、充电泵欠压(CPUV)、过流保护(OCP)、过温警告(OTW)和过温停机(OTSD)，以保护设备和系统免受故障事件的影响。故障情况由FAULTZ引脚表示。故障引脚也可以连接到控制器设备，如ULC1001-Q1，其中可以通过I(2)C识别故障。
AEC-Q100符合汽车应用要求
温度等级1(-40℃≤T(A)≤125℃)
可湿式侧翼包
2通道半桥驱动器
每个半桥控制的PWM输入
过电流保护
支持高达200kHz的PWM频率
5V至35V工作电压(最大40V abs)
8A峰值高输出电流能力
低MOSFET导通电阻
95欧姆(typ)。T(A) = 25℃时R(DS(ON)) (HS + LS)
低功耗睡眠模式
当V(PVDD) = 13.5V, T(A) = 25℃时，最大电流为2.5µA
支持1.8V、3.3V、5V逻辑输入
内置3.3V, 30mA LDO稳压器
综合保护功能
电源欠压闭锁(UVLO)
充电泵欠压(CPUV)
过流保护(OCP)
热报警和关机(OTW/OTSD)
故障状态指示引脚(FAULTZ)
汽车热像仪
不加处理的摄像头模块
镜子更换/相机镜子系统
后置摄像头
环视系统ECU
