摘要： 宽电压，大功率，四通道半桥驱动器，适用于各种汽车应用。

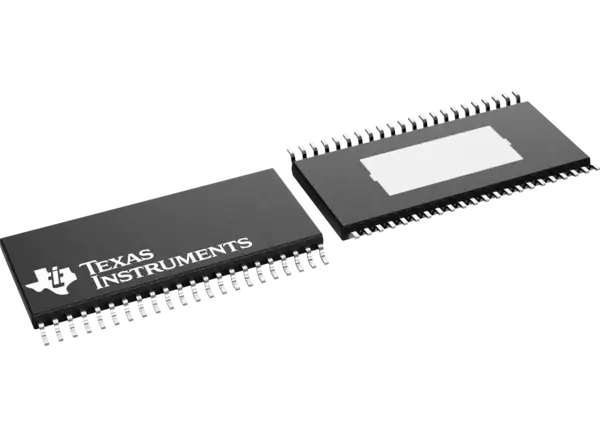

德州仪器DRV8962-Q1四通道半桥驱动器是一款宽电压、大功率、四通道半桥驱动器，适用于各种汽车应用。该器件支持高达60V的电源电压，集成mosfet与50毫欧导通电阻允许每个输出高达5A电流。

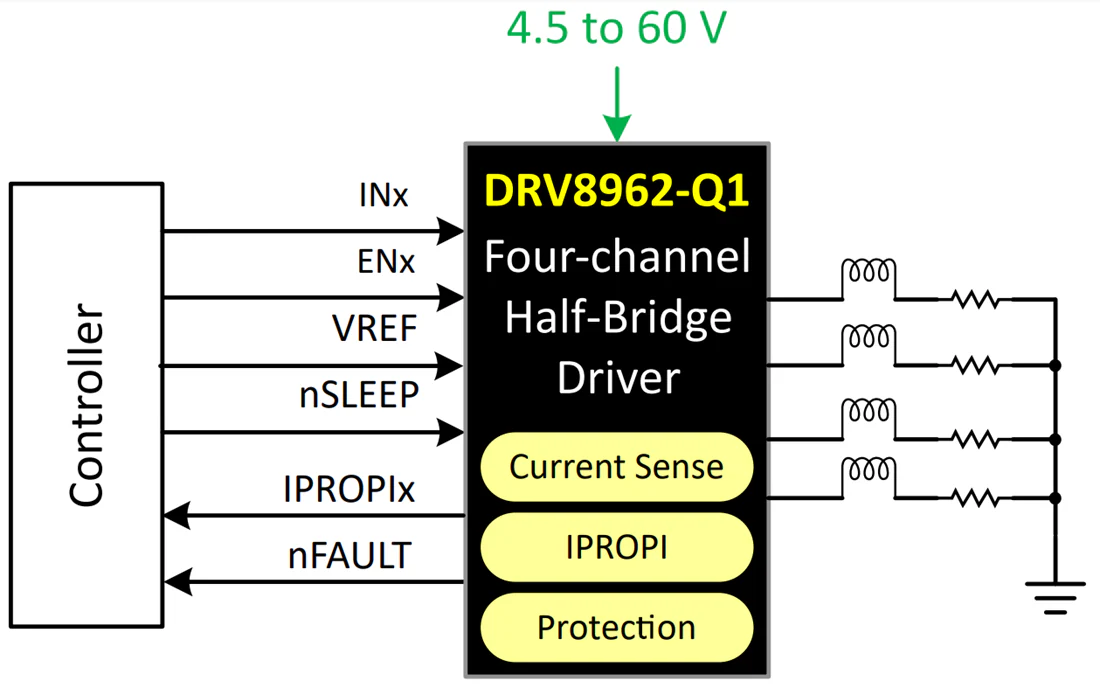

该装置可以驱动一个步进电机，四个螺线管或阀，一个无刷直流电机或永磁同步电机，两个有刷直流电机和两个热电冷却器(Peltier元件)。输出级由n通道功率mosfet组成，配置为四个独立的半桥，电荷泵，调节电路，电流传感，保护电路和电流传感输出。
通过集成的高侧mosfet电流传感，该器件可以在负载从输出端连接到地时调节电流。这个可调节的电流限制可以通过一个可调的外部参考电压(VREF)来设置。该器件提供四个比例电流输出引脚，每个引脚对应半桥高侧场效应管。可选的外部检测电阻也可以从PGND引脚连接到系统地。
低功耗睡眠模式实现超低静态电流。德州仪器DRV8962-Q1提供电源欠压闭锁，输出过电流和设备过温的内部保护功能。
AEC-Q100汽车合格
温度等级1(-40°C ~ +125°C, T(A))
功能性safety-capable
可提供的文件，以帮助功能安全系统的设计
四通道半桥驱动器
每个半桥独立控制
4.5V至60V工作电源电压范围
每个FET (24V, 25°C)的低R(DS(ON)) 50毫欧
每输出高电流容量达5A
能驱动各种类型的负载吗
多达四个电磁阀或阀门
1台步进电机
两个有刷直流电机
一个或两个热电冷却器(TEC)
一台三相无刷直流电机
三相永磁同步电机(PMSM) 1台
集成电流感知和调节
用于高侧mosfet的电流传感
每个半桥的检测输出(IPROPI)
在最大电流下±3.5%的检测精度
可选外感电阻
独立逻辑电源电压(V(CC))
可编程输出上升/下降时间
可编程故障恢复方法
支持1.8V, 3.3V, 5.0V逻辑输入
低电流休眠模式(3µA)
保护功能
虚拟机欠压锁定(UVLO)
充电泵欠压(CPUV)
过流保护(OCP)
热停机(OTSD)
故障状态输出(nFAULT)
24V和48V汽车车身系统
车门模块，后视镜，变速杆，座椅
行李箱升降机，窗户升降机
转向柱，遮阳篷
电动汽车、卡车、公共汽车和其他商用车
无刷直流电机模块
TEC的司机
