一、概述：

D2652是绍兴芯谷科技依托自身优势开发的一款具有高压、大电流、高精度、低压差特点的输出可调的线性稳压电路，具有极低的压降和极低接地电流（静态电流和关断电流）， 输出电压精度高，能从负载的瞬态电流大变化中快速恢复；外围仅需配置两颗电阻组成的分压器电路，即可实现输出电压灵活可调；芯片具有OTP过温保护功能，当外部电路异常时，过流或短路引起的内部结温超过+150℃可实现快速关断；芯片自带兼容TTL/CMOS逻辑电平的使能引脚，可在负载闲置时完全关断输出；有TO263-5、TO220-5封装。

可替换MIC29502。

二、应用领域：

1.       笔记本、上网本、液晶电视、显卡供电

2.       LED显示屏供电；

3.       SMPS后调节器、雷达电源、超声波扫描仪、4G/5G基站；

4.       工业级射频芯片供电；

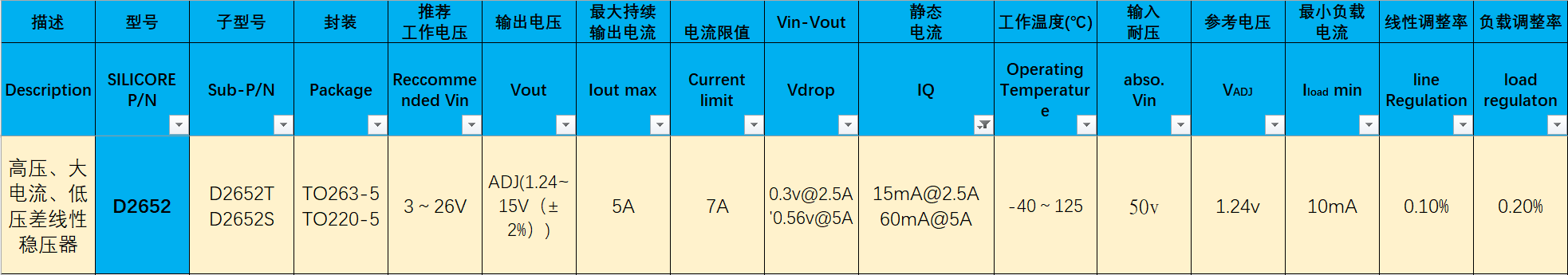

三、电性参数：

四、性能优势：

1.       输出大电流，可保证长期持续的5A负载电流；

2.       耐高压，可承受-20~50V的持续输入电压；

3.       宽输入电压，输入最高可达50V，推荐工作电压为3~26V；

4.       高输出电压精度，全负载电流（Iout：100mA~5A）范围内，输出电压可做到2%的精度，部分小电流场合，精度可达1%甚至更低；

5.       低压差，5A满载电流条件下约 560mV的典型压降，2.5A时约300mV的压降；

6.       低功耗/低关断电流，当使能脚被关断时，芯片只需要消费约32uA的电源电流；

7.       低输出噪声，在负载电容为22uF时，典型值为260uV(rms)

8.       瞬态响应速度快，芯片具有0.1%的线性调整率及0.2%的负载调整率；

9.       输出电压在1.24V to 15V 范围内可调；

10.    使能脚完全兼容5V供电的TTL及3.3V供电的CMOS控制逻辑；

11.    工作环境温度为-40～+125，适用于军工、工业及商业消费类电子产品。

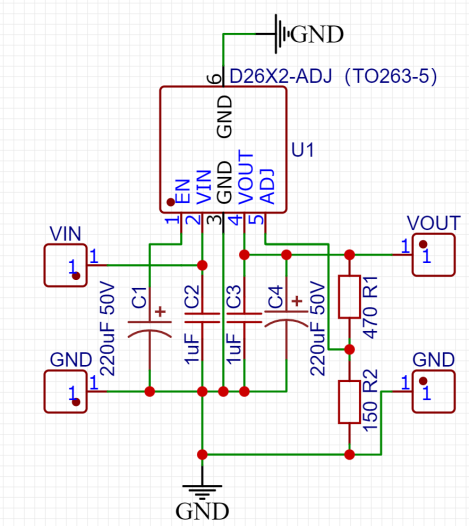

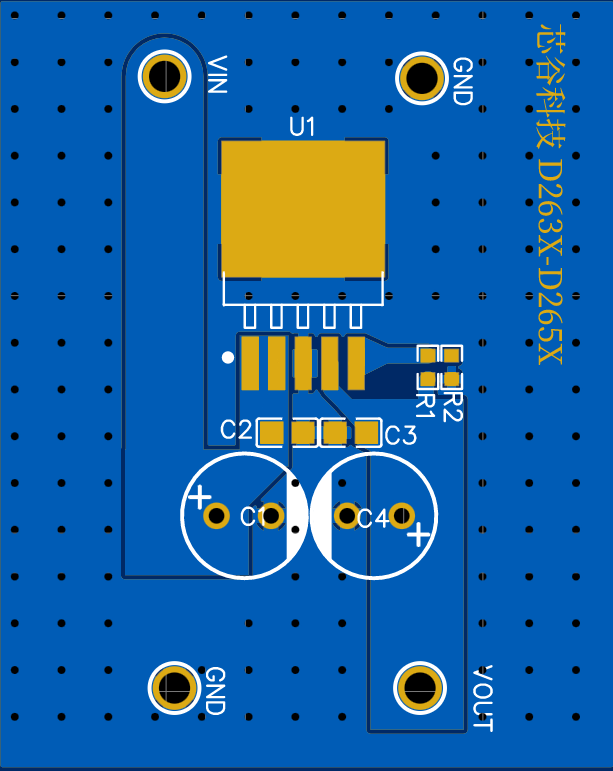

五、DEMO板SCH&PCB图

Sch&layout注意事项

1.       此芯片为大功率电源芯片，首要考虑器件在PCB中的位置及散热条件，降低热量对周边器件的影响；

2.       从稳定性和噪声角度考虑，输入输出电容应就近对应引脚放置，输入电压先滤波后再进入对应引脚；

3.       芯片稳定工作的前提是最小负载电流>6 mA,最好10mA以上,选取R1/R2值时应充分考虑此条件，不能取太大电阻值；

4.       当输出电流比较大时，滤波推荐铝电解电容和MLCC并联；

5.       线性稳压芯片的输出电流受到本体功耗的限制，其输出电流与压差Vdrop（=Vin-Vout）成反比，输入输出压差越大，输出电流能力越小；发热量越大；

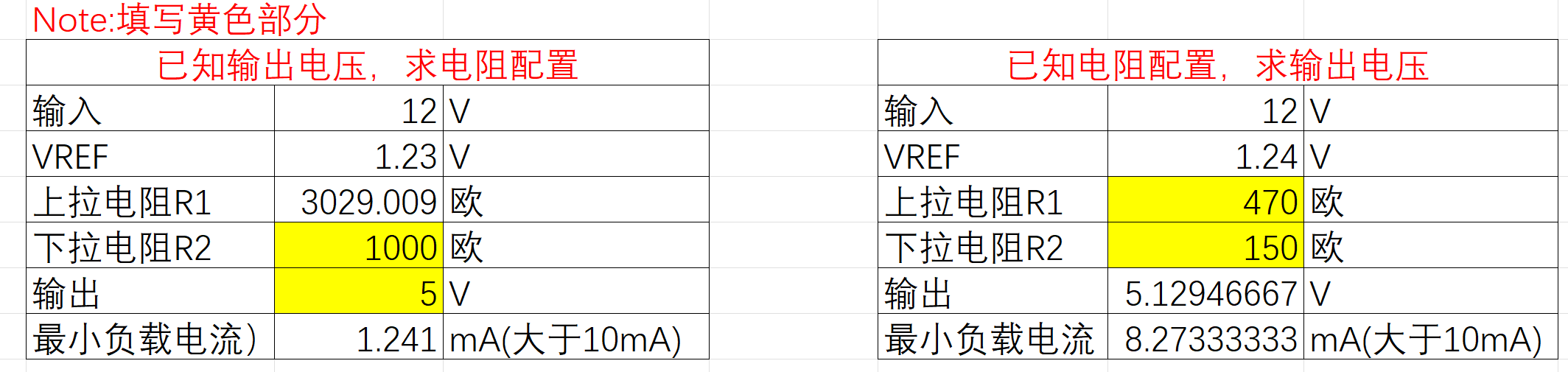

6.       反馈电阻R1/R2取值，有EXCEL范本可参考，欢迎联系芯谷科技SALES$FAE索取

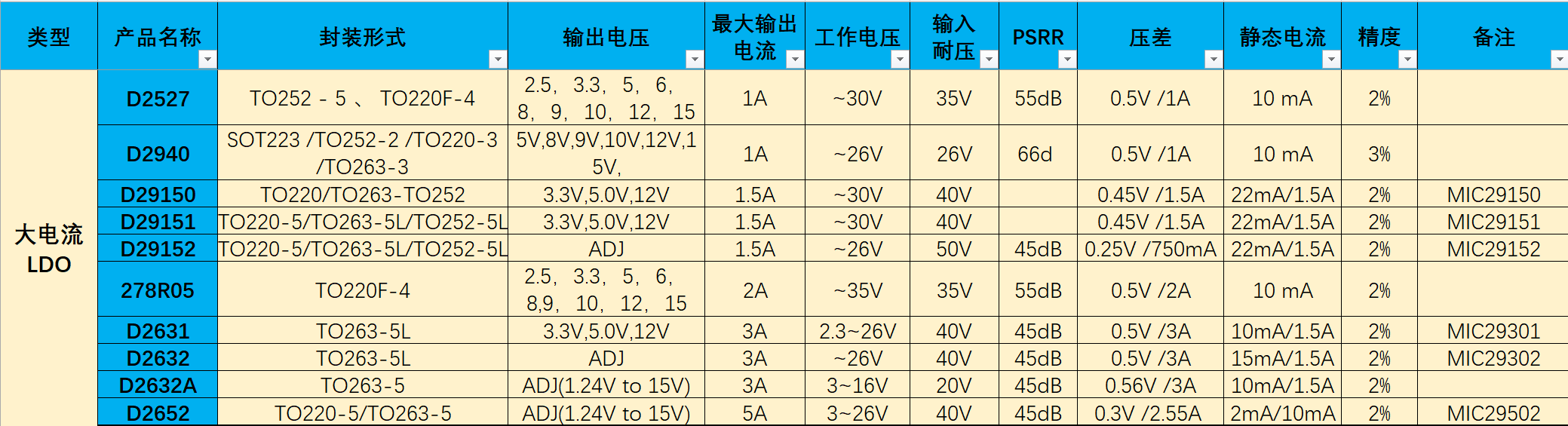

六、芯谷科技---大电流LDO产品总览
