D4005高效降压型DC-DC转换器

D4005 DC转换器

D4005高效降压型DC-DC转换器

来源：芯谷发布时间：2025-07-16

摘要： D4005是一款高效降压型DC-DC转换器，固定400KHz开关频率, 可以提供最高5A输出电流能力，具有低纹波，出色的线性与负载调整率特点。

一、概述

D4005是一款高效降压型DC-DC转换器，固定400KHz开关频率, 可以提供最高5A输出电流能力，具有低纹波，出色的线性与负载调整率特点。D4005内置固定频率振荡器与频率补偿电路，简化了电路设计。

PWM控制环路可以调节占空比从0~100%之间线性变化。内置输出过电流保护功能。当输出短路时，频率由400KHz降至100KHz。内部补偿模块可以减少外围元器件数量。

D4005采用TO263-5的封装形式封装。

二、主要特点

l 5V到32V宽输入电压范围

l 输出电压从0.8V到30V可调

l 最大占空比100%

l 最小压降0.6V

l 固定400KHz开关频率

l 最大5A开关电流

l 内置功率MOS

l 高效率

l 出色的线性与负载调整率

l EN脚TTL关断功能

l EN脚迟滞功能

l 内置热关断功能

l 内置限流功能

l 内置输出短路保护功能

l TO263-5封装

三、应用

l LCD电视与显示屏

l 数码相框

l 机顶盒

l 路由器

l 通讯设备供电

四、引脚信息

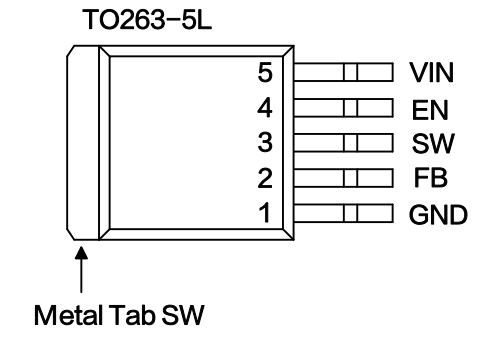

D4005(TO263-5)

引脚号	引脚名	描述
1	GND	接地引脚。
2	FB	反馈引脚，通过外部电阻分压网络，检测输出电压进行调整，参考电压为0.8V。
3	SW	功率开关输出引脚，SW是输出功率的开关节点。
4	EN	使能引脚，低电平关机，高电平工作。
5	VIN	电源输入引脚，支持DC 5V~32V 宽范围电压操作，需要在VIN与GND之间并联电解电容以消除噪声。

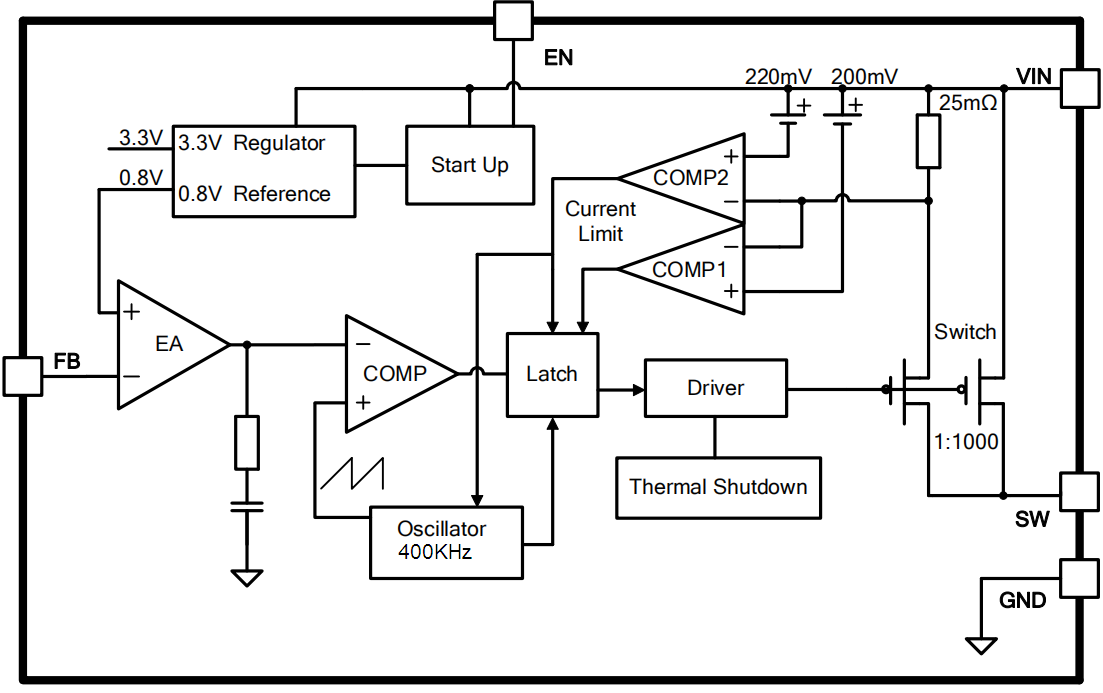

五、功能框图

六、基本电参数测试

参数名	单位	D4005	典型值	规范值			条件
参数名	单位	D4005	典型值	最小值	典型	最大值
静态电流	mA	2.57~2.63	2.60	-	3	5	VEN=2V，VFB=Vin
关机电流	μA	76.21~85.12	81.06	-	60	200	VEN=0V
振荡频率	KHZ	402.2~421.1	411.9	320	400	480
开关电流限值	A	9~10	10	-	8	-	VFB=0
EN开启电压	V	1.26~1.30	1.28	-	1.4	-	Vcc=12.0V，Iout=500mA
EN关断电压	V	0.74~0.78	0.76	-	0.8	-	Vcc=12.0V，Iout=500mA
EN脚输入漏电流	μA	-0.18~ -0.09	-0.15	-	1	15	VEN=2V(开)
EN脚输入漏电流	μA	-0.23~ -0.14	-0.19	-	1	15	VEN=0V(关)
最大占空比	%	100	100	-	100	-	VFB=0V
反馈电压	V	0.794~0.815	0.809	0.776	0.8	0.824	Vin=12V，Vout=5V，Io=0.5A
		0.793~0.816	0.808				Vin=12V，Vout=5V，Io=2.0A
		0.798~0.819	0.811				Vin=12V，Vout=5V，Io=5.0A
效率	%	87.4~88.2	87.8	-	-	-	Vin=12V，Vo=5V，Io=1A

七、参考设计

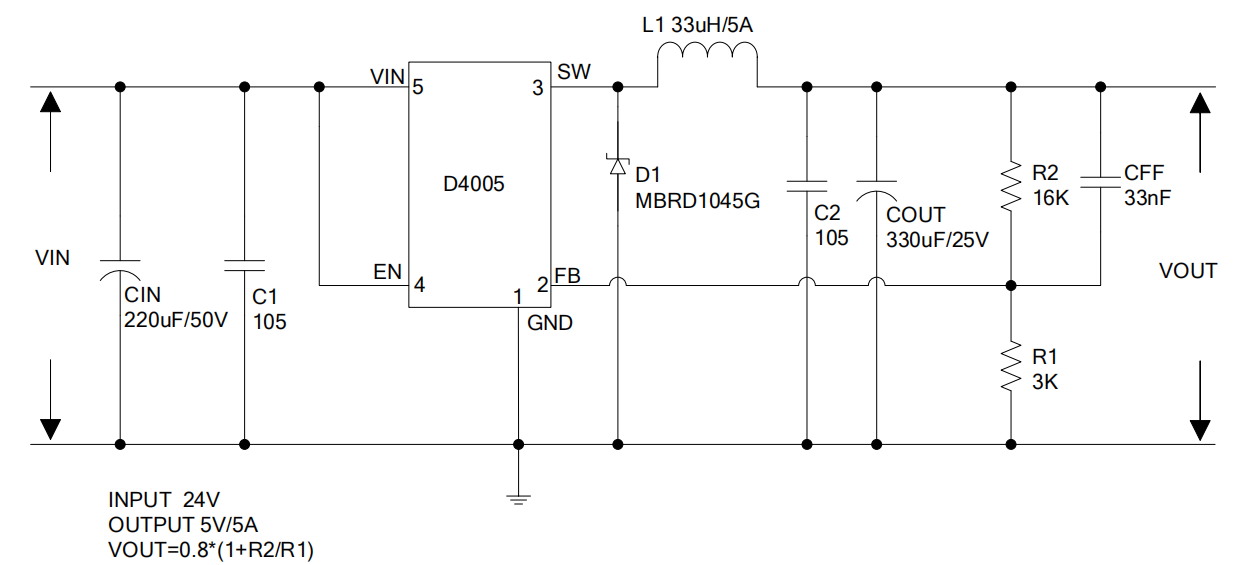

D4005系统参数测量电路(24V~5V/5A)

C1和CFF是可选的；为了提高稳定性和降低输入电源线噪声，C1须靠近芯片的VIN和GND引脚；输出电压大于10V时，需要一个补偿电容CFF。CFF=1/(31*1000*R2)，补偿电容CFF的典型值在100 pF到33 nF之间，并与输出电压设置电阻R2并联。对于高输出电压、低输入电压或低输出电压或具有极低的ESR 输出电容（如固态钽电容）等情况，补偿电容为系统提供额外的稳定性。
