土壤湿度传感器模块用于检测土壤湿度。它测量土壤中水的体积含量，并为我们提供水分含量。该模块具有数字和模拟输出以及电位器以调节阈值水平。

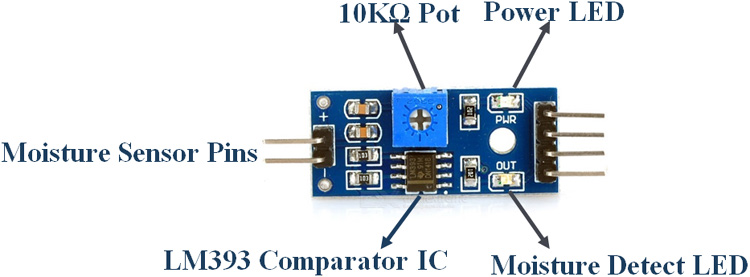

湿度传感器模块的引脚配置

湿度传感器模块的功能和规格

工作电压：3.3V至5V DC
工作电流：15mA
输出数字-0V至5V，预设触发电平可调
模拟输出-0V至5V，基于落在传感器上的火火焰产生的红外辐射
LED指示输出和功率
PCB尺寸：3.2cm x 1.4cm
基于LM393的设计
易于与微控制器一起使用，甚至与普通的数字/模拟IC一起使用
体积小，价格便宜且易于获得

备用传感器模块：红外传感器模块，LDR传感器模块，火焰传感器模块，TP4056A锂离子电池充电/放电模块，DS3231 RTC模块，TMC2209步进电机驱动器模块，DRV8825步进电机驱动器模块，A4988步进电机驱动器模块，NEO- 6MV2 GPS模块，操纵杆模块，EM18-RFID读取器模块，ADXL335加速度计模块，HMC5883L磁力计模块

关于土壤湿度传感器模块的简介

该湿度传感器模块由集成电路中的湿度传感器，电阻器，电容器，电位计，比较器LM393 IC，电源和状态LED组成。

LM393集成电路

LM393比较器IC在此湿度传感器模块中用作电压比较器。LM393的引脚2连接到预设（10KΩ电位计），而引脚3连接到湿度传感器引脚。比较器IC将比较使用预设（引脚2）和传感器引脚（引脚3）设置的阈值电压。

水分传感器

湿度传感器由两个探头组成，用于检测土壤的湿度。湿度传感器探头涂有浸金，可保护镍免受氧化。这两个探头用于使电流流过土壤，然后传感器读取电阻以获取湿度值。

如何使用土壤湿度传感器模块

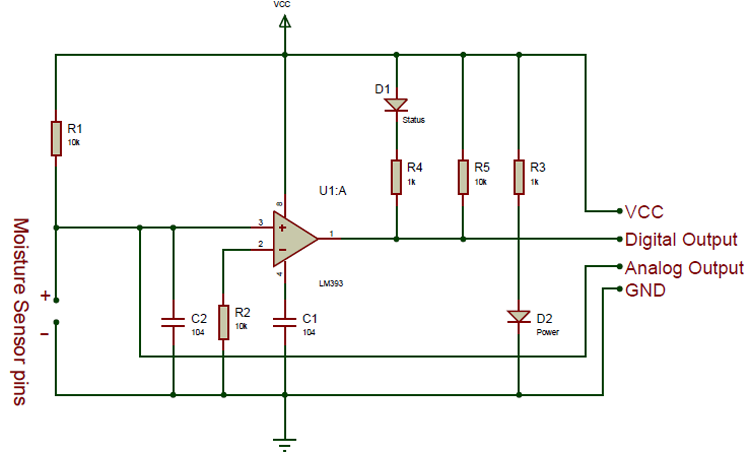

湿度传感器模块由四个引脚组成，即VCC，GND，DO，AO。数字输出引脚连接到LM393比较器IC的输出引脚，而模拟引脚连接到湿度传感器。湿度传感器模块的内部电路图如下所示。

将湿度传感器模块与微控制器一起使用非常容易。将模块的模拟/数字输出引脚连接到微控制器的模拟/数字引脚。将VCC和GND引脚连接到微控制器的5V和GND引脚。之后，将探针插入土壤中。当土壤中存在更多的水时，它将传导更多的电流，这意味着电阻将降低而水分含量将升高。

土壤水分传感器的应用

园艺
灌溉系统
在受控环境中使用
