GOWIN半导体LittleBee GW1NR-4 FPGA支持与板载内存和高速的数据传输速率更高的效率。GW1NR-4 FPGA集成了丰富的pSRAM存储芯片。GW1NR系列还实现了低功耗，即时启动，低成本，非易失性，高安全性，各种封装以及灵活的用法。GW1NR-4 FPGA经过优化，以低功耗，小尺寸和最薄的封装为设计目标。

GOWIN Semiconductor GW1NR-4 FPGA是LittleBee系列设备的一部分。LittleBee产品基于55nm LP技术，并提供即时，非易失性，低功耗，密集型I / O和较小的占位空间（最小为2.4mm x 2.3mm）。LittleBee系列是高性能桥接应用的理想选择，并且标准支持MIPI I 3 C和MIPI D-PHY。这样可以进一步减少电路板空间并提高性能。

GW1NR-4应用了FPGA的合成，布局，布局和布线，数据比特流生成以及通过GOWIN Semi的FPGA硬件开发环境进行下载。

LittleBee GW1NR-4 FPGA特征

用户闪存

最高608 Kbit

10,000个写入周期

降低功耗

55nm嵌入式闪存技术

LV：支持1.2V核心电压

UV：内置线性稳压器单元，V CC / V CCX / V CCO的统一电源

时钟动态开启和关闭

集成SDRAM / PSRAM / NOR FLASH

多种I / O标准

LVCMOS33 / 25/18/15/12; LVTTL33，SSTL33 / 25/18 I，SSTL33 / 25/18 II，SSTL15; HSTL18 I，HSTL18 II，HSTL15 I；PCI，LVDS25，RSDS，LVDS25E，BLVDSE

MLVDSE，LVPECLE，RSDSE

输入迟滞选项

支持4mA，8mA，16mA，24mA等驱动选项

摆率选项

输出驱动强度选项

独立的总线保持器，弱上拉，弱下拉和开漏选项

热插拔

GW1NR-9的BANK0支持MIPI输入

GW1NR-9的BANK2支持MIPI输出

GW1NR-9的BANK0和BANK2支持I 3 C OpenDrain / PushPull转换

高性能DSP

高性能数字信号处理能力

支持9 x 9、18 x 18、36 x 36位乘法器和54位累加器;

级联乘数

注册管道和旁路

通过信号反馈进行自适应滤波

支持桶形移位器

丰富的切片

四输入LUT（LUT4）

双沿触发器

支持移位寄存器和分布式寄存器

具有多种模式的块SRAM

支持双端口，单端口和半双端口

支持字节写使能

灵活的PLL

频率调整（乘法和除法）和相位调整

支持全局时钟

内置闪存编程

即时开启

支持安全位操作

支持自动启动和双启动

组态

JTAG配置

GW1NR-4版本B支持JTAG透明传输

提供多达六种GowinCONFIG配置模式：AUTOBOOT，SSPI，MSPI，CPU，SERIAL，DUAL BOOT

LittleBee GW1NR-4 FPGA应用领域

嵌入式的

服务器

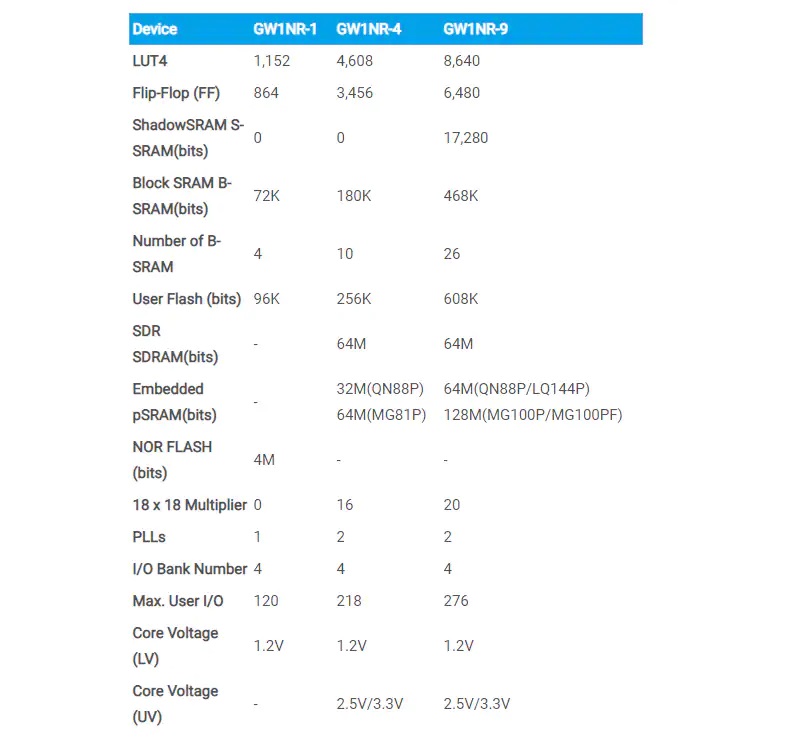

LittleBee GW1NR-4 FPGA规格参数

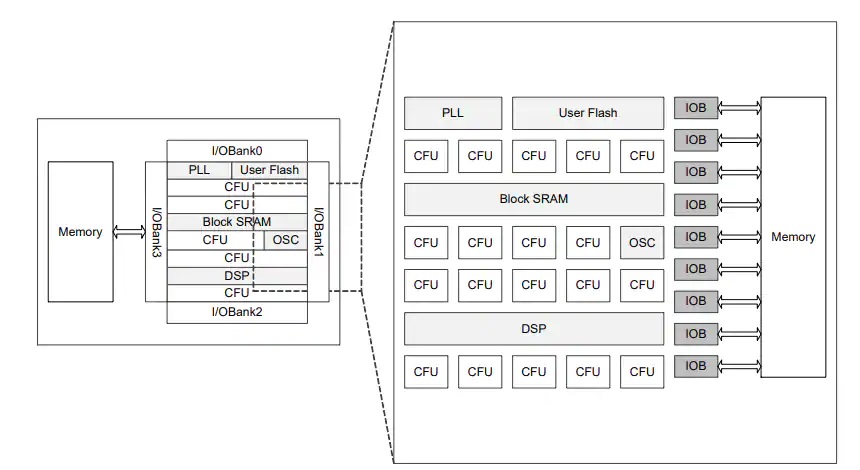

LittleBee GW1NR-4 FPGA结构功能图

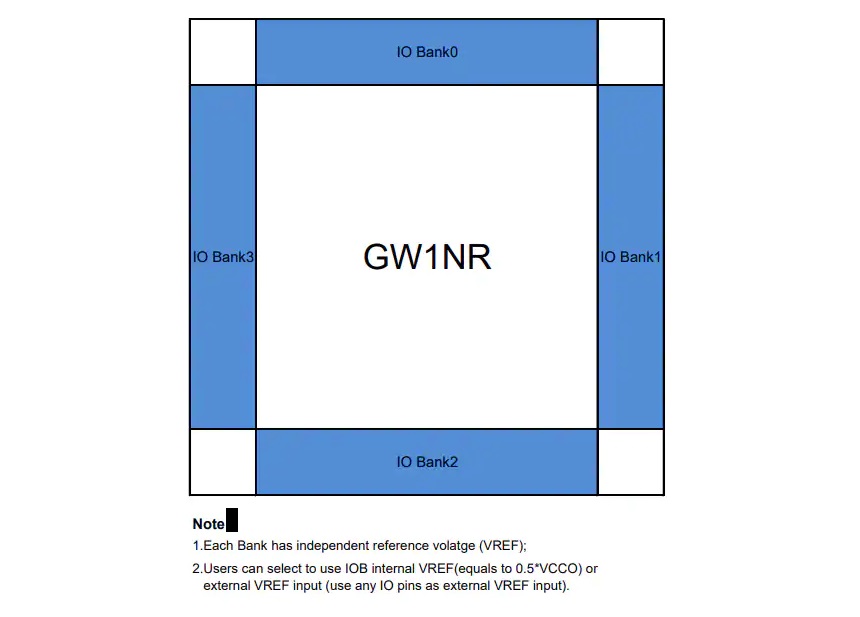

LittleBee GW1NR-4 FPGA引脚功能图
