瑞萨电子ISL78263冷启动升压和降压控制器是一款双控制器设备，支持两个DC-DC通道，升压和降压，每个通道都支持多种配置。通道1用作降压转换器，可以配置为固定的3.3V，固定的5.0V或0.8V至5.0V的可调输出电压。通道2是一个Boost电路，可以将其配置为以单独的Boost和Cold Crank Boost运行。ISL78263旨在支持在电池掉电情况下必须继续运行的汽车系统。通道2升压调节器保持电压轨为通道1降压调节器供电，当电池出现压降时，该通道必须保持在调节范围内。Boost和Buck阶段也可以完全独立。

冷启动升压模式下的通道2升压输出可调，在冷启动期间2.1V <V BAT <8V时有效。通道2的输出电压为通道1降压供电。可以将其配置为3.3V或5V，通过FB1至V OUT1的直接连接固定，也可以使用从V OUT1至FB1到地的电阻分压器在0.8V至5V的范围内调节。

ISL78263需要至少5.65V的输入电压才能启动。通道2 Boost的输入范围为2.1V至42V，而通道1 Buck的输入范围为3.5V至42V

ISL78263降压器在节能模式（ECM）下工作，通过将无外部负载时的静态电流消耗降低至典型值6μA，从而提供低I Q模式。开关频率可编程在0.2MHz至2.2MHz的范围内，并且可以通过使用SYNC引脚同步到外部时钟。可选的扩频操作可以降低EMI和噪声水平。

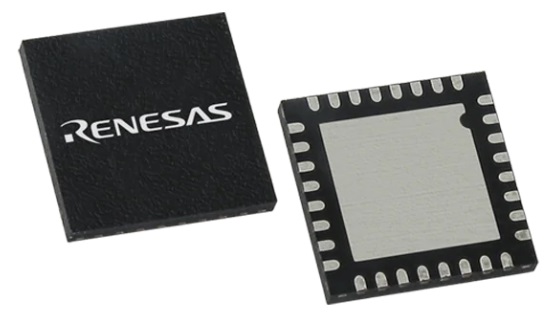

瑞萨电子ISL78263冷启动和降压控制器符合AEC-Q100 1级标准，并规定可在-40°C至125°C的环境温度范围内工作。该器件采用5mm x 5mm可湿式侧面四方无铅（WFQFN）封装。ISL78263的功能使其非常适合用作汽车系统的前端稳压器，该系统必须保持始终保持运行状态并支持严重的冷启动瞬变。

ISL78263冷启动升压和降压控制器特征

2.1至42.0 V IN  工作范围

低静态电流，典型值为6μA，降压通道

200kHz至2.2MHz的开关频率

升压频率为降压频率的1倍或0.2倍

降压模式（降压），用于高占空比工作

25ns的导通时间可实现低占空比工作

外部同步

可编程扩频时钟

2A采购/ 3A灌入MOSFET驱动器

引导UV和可编程引导刷新时间

OV / UV / OC / OT的广泛保护机制

-40°C至125°C的工作温度范围

5mm x 5mm WFQFN32封装

符合AEC-Q100 1级标准

符合RoHS

ISL78263冷启动升压和降压控制器应用领域

汽车电池提供的应用

受启停保护的系统，例如主机，机群和电子镜

机舱内系统

先进的驾驶员辅助系统（ADAS）

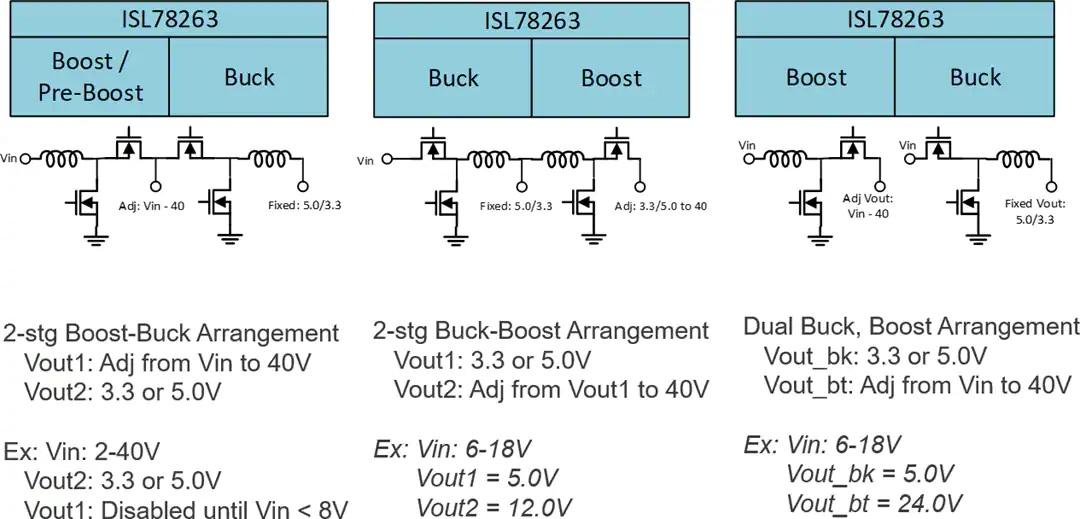

ISL78263冷启动升压和降压控制器配置

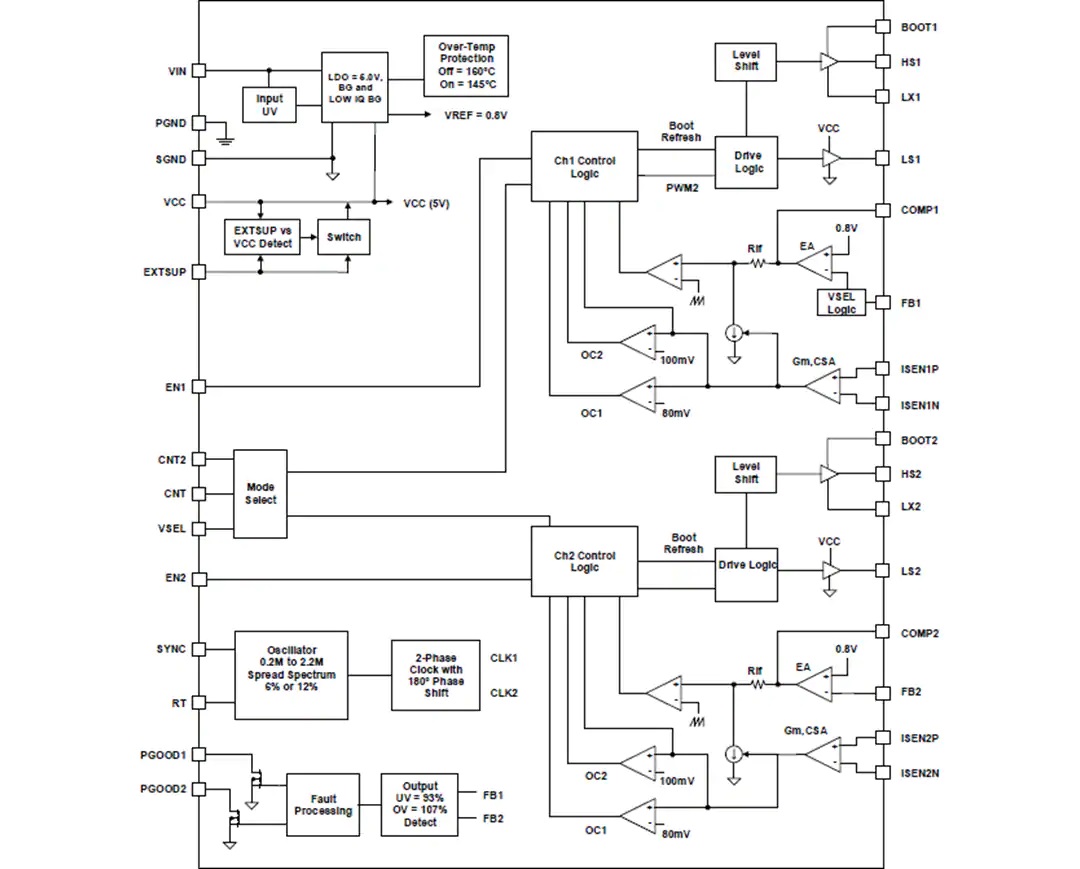

ISL78263冷启动升压和降压控制器功能结构图

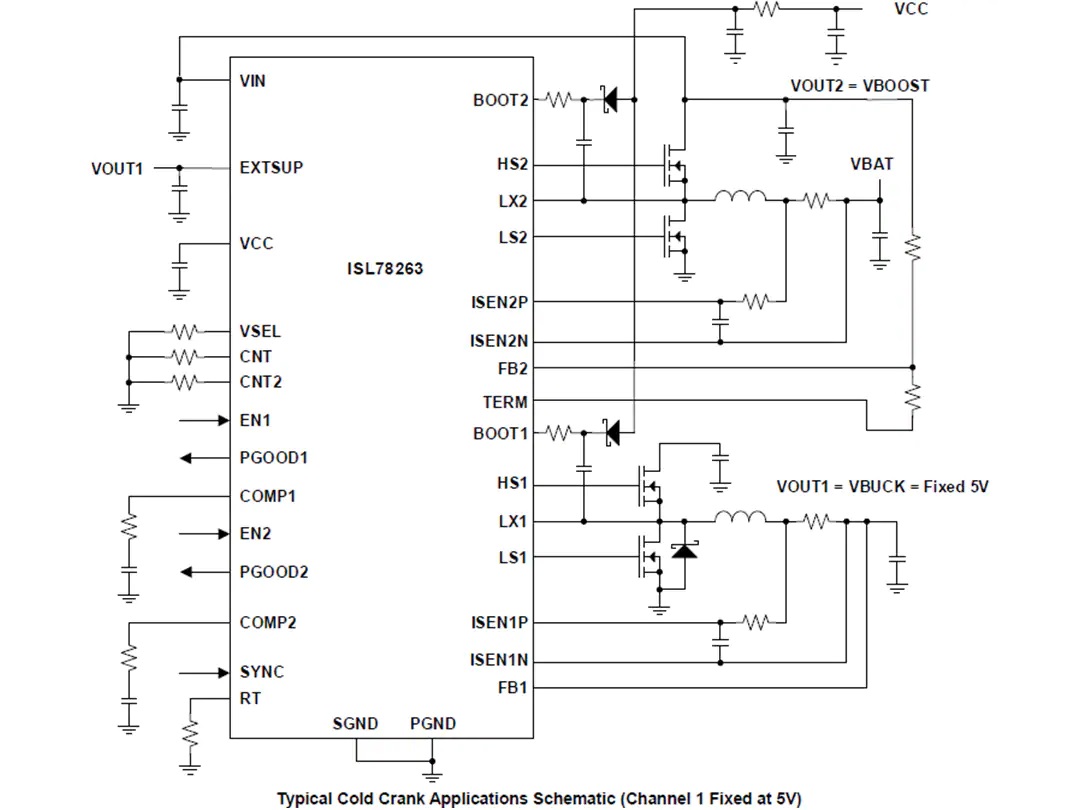

ISL78263冷启动升压和降压控制器典型应用电路图

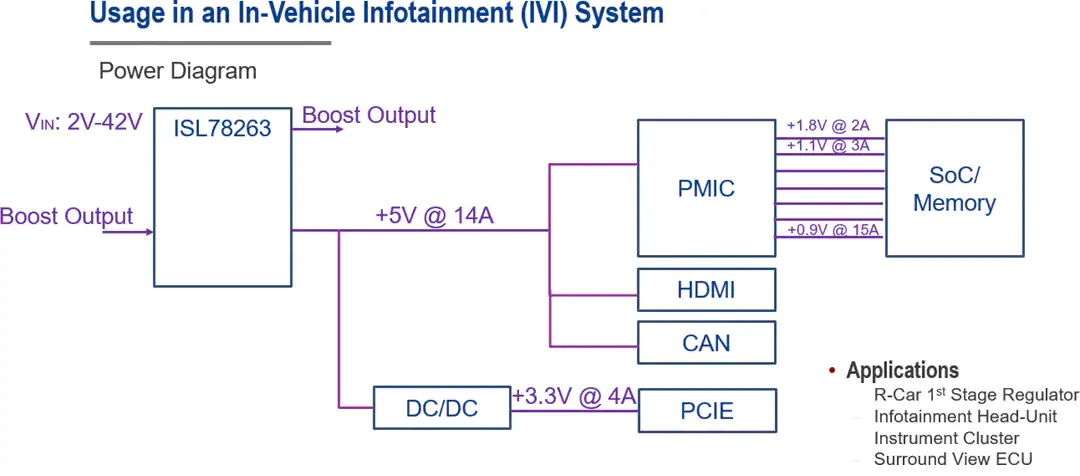

ISL78263冷启动升压和降压控制器 IVI系统应用电路图

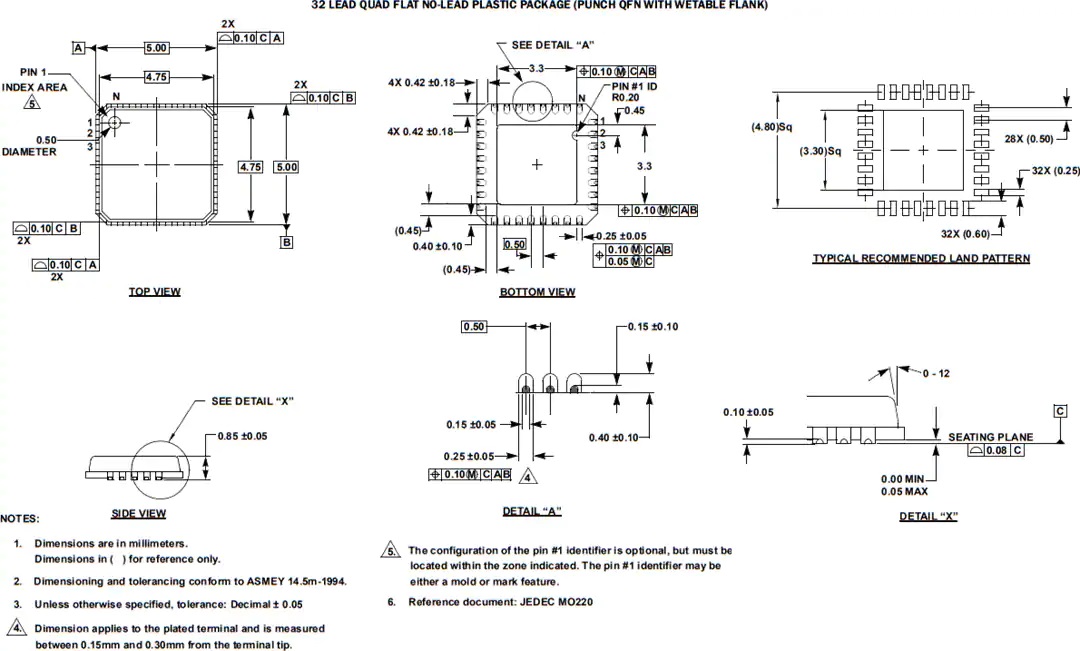

ISL78263冷启动升压和降压控制器包装尺寸
