安森美半导体NCV7462系统基础芯片的介绍

安森美半导体NCV7462系统基础芯片随附本地互连网络（LIN），控制器局域网（CAN），高端（HS）和低端（LS）驱动器。NCV7462芯片具有在汽车车身控制系统中有用的增强功能集。该IC具有两个5V稳压器，用于控制LED和继电器的高侧和低侧开关以及诸如窗口看门狗的监控功能。NV7462芯片是一种高度集成的解决方案，可在保持系统灵活性的同时，替代外部分立组件。典型的应用包括分散式门电子系统，车身控制单元（BCU）和气候控制系统。

NCV7462系统基础芯片特征

高端和低端开关，用于控制LED和继电器

监督功能，例如窗口看门狗

5V至28V主电源功能工作范围

6V至18V主电源参数工作范围

符合ISO11898的CAN高速收发器

CAN上的TxD超时

符合LIN 2.x和SAEJ2602的LIN物理层

LIN上的可编程TxD超时

通过操作模式进行电源管理：

正常模式

备用模式

休眠模式

闪烁模式

具有5V / 250mA和±2％输出容差的低压降稳压器VR1

具有5V / 50mA和±2％输出容差的反向电流保护低压降稳压器VR2

3 x唤醒输入

带有循环触点监控的唤醒逻辑

唤醒源识别

所有输出具有独立的PWM功能（集成PWM寄存器）

2个带过载保护和有源钳位的低侧驱动器（典型值3）

1个具有过载和欠载检测以及自动恢复功能的高端驱动器（典型值1）

1个具有过载和欠载检测功能的高端驱动器（在典型值2和7之间可选）

3个具有过载和欠载检测功能的高端驱动器（典型值7）

2个运算放大器，用于电流检测

24位SPI接口

防止短路，过电压和过热

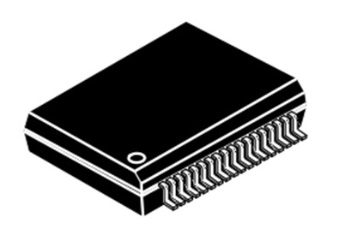

SSOP36-EP封装

符合AEC-Q100和PPAP标准

NCV7462系统基础芯片应用领域

分散门电子系统

车身控制单元（BCU）

气候控制系统

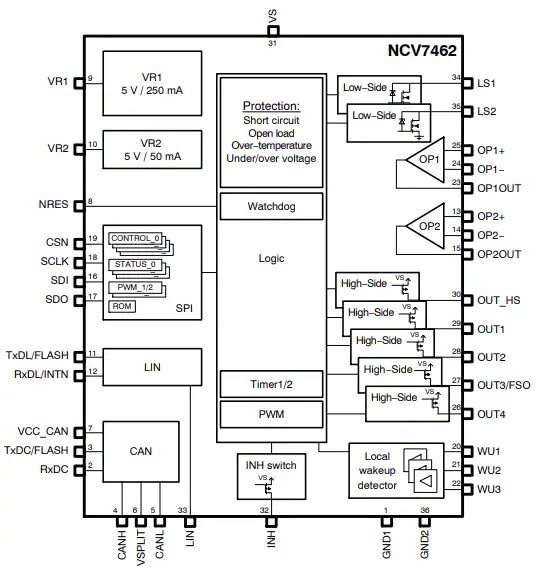

NCV7462系统基础芯片功能结构图

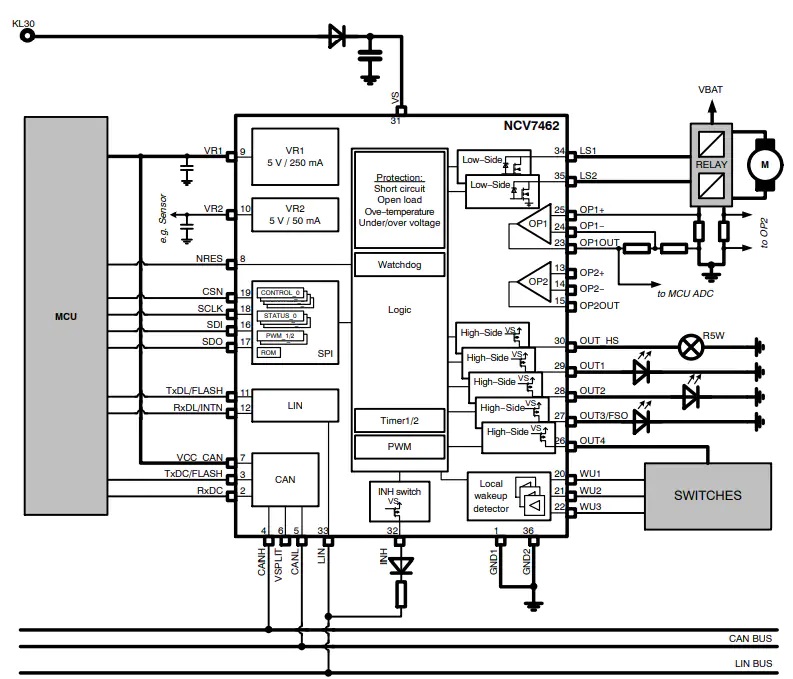

NCV7462系统基础芯片应用电路图
