NVMFD6H846NL双N沟道功率MOSFET的介绍、特性及效果图

来源:HQBUY 发布时间:2020-10-09

摘要: 安森美半导体NVMFD6H846NL双N沟道功率MOSFET专为紧凑高效的设计而设计,包括高热性能。该MOSFET具有低R DS(on)的特性以最小化传导损耗,并具有低Q G /电容的特性以最小化驱动器损耗。

安森美半导体NVMFD6H846NL双N沟道功率MOSFET的介绍


安森美半导体NVMFD6H846NL双N沟道功率MOSFET专为紧凑高效的设计而设计,包括高热性能。该MOSFET具有低R DS(on)的特性以最小化传导损耗,并具有低Q G /电容的特性以最小化驱动器损耗。NVMFD6H846NL MOSFET的尺寸很小,尺寸为5mm x 6mm。该MOSFET符合AEC-Q101标准,并具有PPAP功能。典型应用包括反向电池保护,电源开关(高端驱动器,低端驱动器和H桥)以及开关电源。

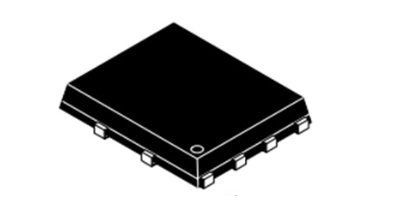

安森美半导体NVMFD6H846NL双N沟道功率MOSFET



NVMFD6H846NL双N沟道功率MOSFET特征


低漏源电阻(R DS(on))以最大程度地减小传导损耗:

10V时为15mΩ

4.5V时为19mΩ

31A最大连续漏极电流(I D)

80V漏源电压(V (BR)DSS)

低Q G和电容以最大程度减少驱动器损耗

符合AEC-Q101和PPAP标准

5mm x 6mm尺寸的小尺寸设计紧凑

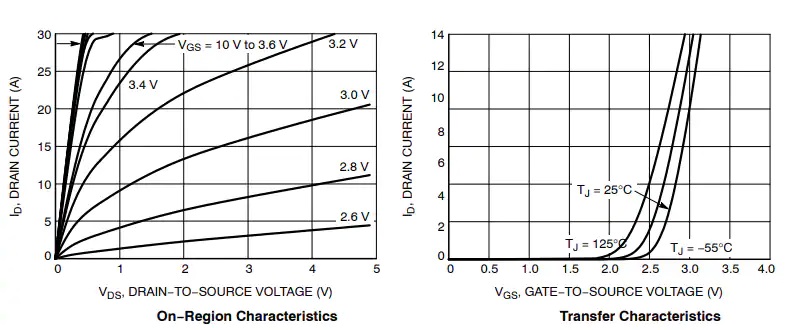

NVMFD6H846NL双N沟道功率MOSFET效果图


NVMFD6H846NL双N沟道功率MOSFET效果图
