安森美半导体FSA634UCX MIPI D-PHY开关的介绍

安森美半导体FSA634UCX移动工业电源接口（MIPI）D-PHY开关是4数据通道单刀双掷（SPDT）开关。该开关经过优化，可在两个高速或低功率MIPI源之间进行切换。FSA634UCX开关专为MIPI规范而设计，并允许连接到摄像机串行接口（CSI）或显示串行接口（DSI）模块。该开关具有最小的信号衰减，通道匹配，开关电压下的稳定性能以及低功耗睡眠模式。典型的应用包括蜂窝电话，智能手机，平板电脑，笔记本电脑，显示器，MIPI D-PHY 1.1和CSI或DSI模块连接。

FSA634UCX MIPI D-PHY开关特征

与D-PHY和C-PHY兼容

信号衰减最小

频道匹配

开关电压性能稳定

低功耗睡眠模式

活动模式下的低功耗

高带宽，保证满足MIPI规范

通道间隔离

与禁用频道的隔离

低信号失真

FSA634UCX MIPI D-PHY开关技术指标

1.65V至4.5V宽电源电压范围

10个SPDT开关

[R ON 5Ω的为LP和HS

0.1Ω增量R ON

0.06ΩR ON _扁平 （典型值）

0.5μA I CCZ（最大）

32μA我CC（最大）

1.9GHz带宽（典型值）

-38dB串扰（典型）

-30dB的隔离度（典型值）

4.3pF C ON（典型值）

3ps偏斜（典型值）

FSA634UCX MIPI D-PHY开关应用领域

蜂窝电话和智能手机

平板电脑

手提电脑

展示架

MIPI D-PHY 1.1

CSI或DSI模块连接

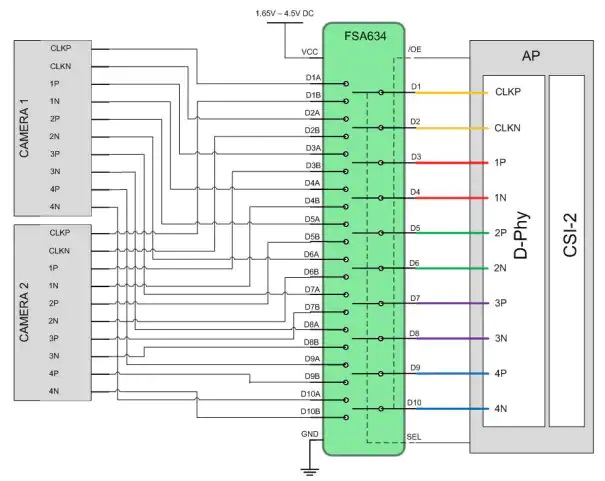

FSA634UCX MIPI D-PHY开关典型应用电路图

FSA634UCX MIPI D-PHY开关 4通道D-PHY的配置
