onsemi NCP45610/NCP45650/51 ecswitch 负载开关是一种负载管理设备，通过软启动提供组件和减少面积的解决方案，通过浪涌电流限制有效的功率域切换。

onsemi NCP45610/NCP45650/51设计用于将控制和驱动功能与高性能、低导通电阻功率MOSFET集成在一个单独的封装中。NCP45610还通过故障保护和电源良好信号提供保护和监控。

该交换机的低成本解决方案旨在实现USB端口的电源管理和断开功能，功耗低，占用空间小。

特性

• 先进的控制器和充电泵

• 集成的低R(ON) n沟道MOSFET

• 通过控制旋转速率慢启动

• 可调转率控制

• 实力不错的输出

• 热关机

• 欠压锁定

• 过电流保护

• 输入电压范围1V ~ 13.5V

• 极低待机电流

• 负载快速排气(NCP45610 &-空载排空(NCP45651)

• Pb-free设备

应用程序

• 笔记本和平板电脑

• 手持,移动电子产品

• 便携式医疗设备

• 硬盘驱动器

• 周边港口

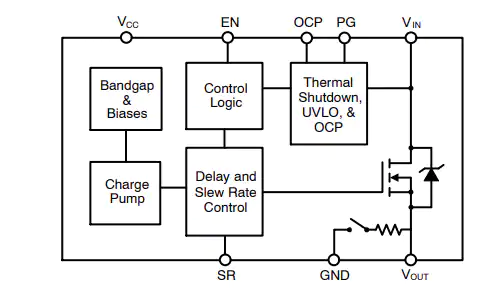

框图

测试电路,时序图
