美国芯源系统(MPS) MPQ3364-AEC1四通道WLED驱动器是一个可配置的，固定频率的升压转换器，设计用于驱动白光LED阵列作为LCD面板的背光。MPQ3364-AEC1采用峰值电流模式作为PWM控制结构，对升压变换器进行调节。四个电流源通道应用于LED阴极以调节LED亮度。MPQ3364调节每个LED串的电流到一个外部电流设置电阻设置的值，串之间的电流调节精度为2.5%。

一个低导通电阻的MOSFET和净空电压提供了提高效率。MPQ3364有一个标准的I(2)C数字接口，便于使用。开关频率(f(SW))可以通过电阻、I(2)C接口或外部时钟进行配置。

MPQ3364提供模拟，PWM和混合调光模式与PWM输入。调光模式可通过I(2)C接口或MIX/AD引脚进行选择。该设备还具有相移功能，以消除PWM调光期间的噪声。

坚固的保护装置，以保证设备的安全运行。保护模式包括过流保护(OCP)、过压保护(OVP)、过温保护(OTP)、LED短路保护、LED开路保护。MPQ3364可以在较高温度下自动降低LED电流。

单片电源系统(MPS) MPQ3364-AEC1 WLED驱动器是一个紧凑的4.0mm x 4.0mm四平无铅(QFN)封装，并符合AEC-Q100标准，可用于汽车应用。

特性

• 3.5V ~ 36.0V输入电压范围

• 4通道，每通道可达150mA

• 内部100毫欧， 50V MOSFET

• 可配置f(SW)高达2.2MHz

• 外部同步SW功能

• 通过PWM输入进行多次调光操作，包括:

• 直接PWM调光

• 模拟调光

• 混合调光与25%或12.5%转接点

• f(PWM)≤200Hz时，PWM调光的调光比为15000:1

• 通过PWM调光信号输入，模拟调光时调光比为200:1

• 卓越的电磁干扰性能，扩频谱

• I(2)C接口有3个可选择的IC地址

• PWM调光的相移功能

• 目前5%匹配

• 逐周期限流

• 断开V(OUT)和V(IN)的连接

• 可选LED电流在较高温度下自动降低

• LED短/开，OTP, OCP，电感器短保护

• 可配置的LED短阈值

• 可配置OVP阈值

• 故障指示灯信号输出

• -40°C至+125°C工作结温度

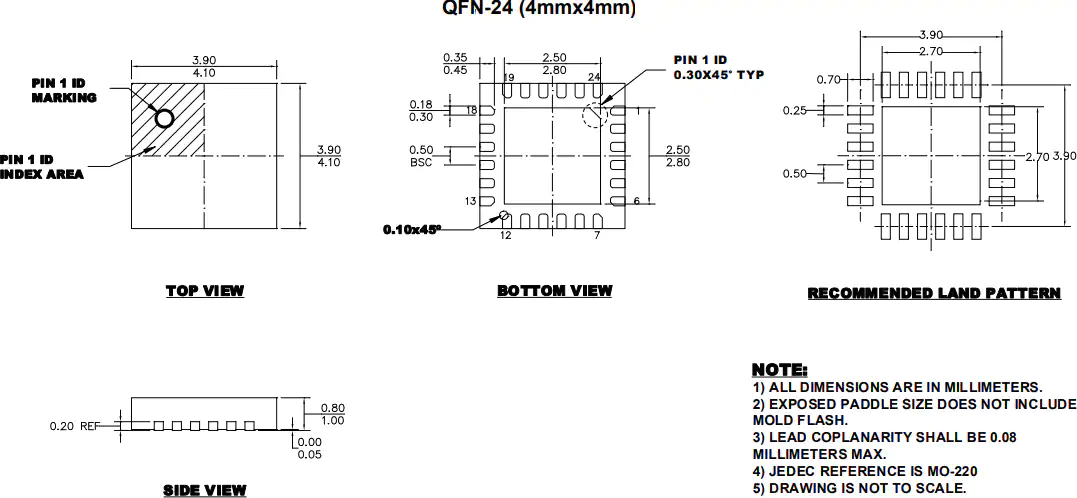

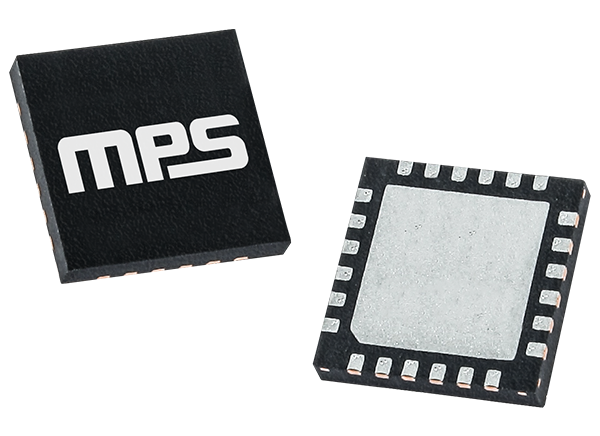

• 4.0mm x 4.0mm QFN-24封装

• AEC-Q100 1级合格

• 无铅，无卤素，符合RoHS

应用程序

• 笔记本电脑和平板电脑

• 汽车展示

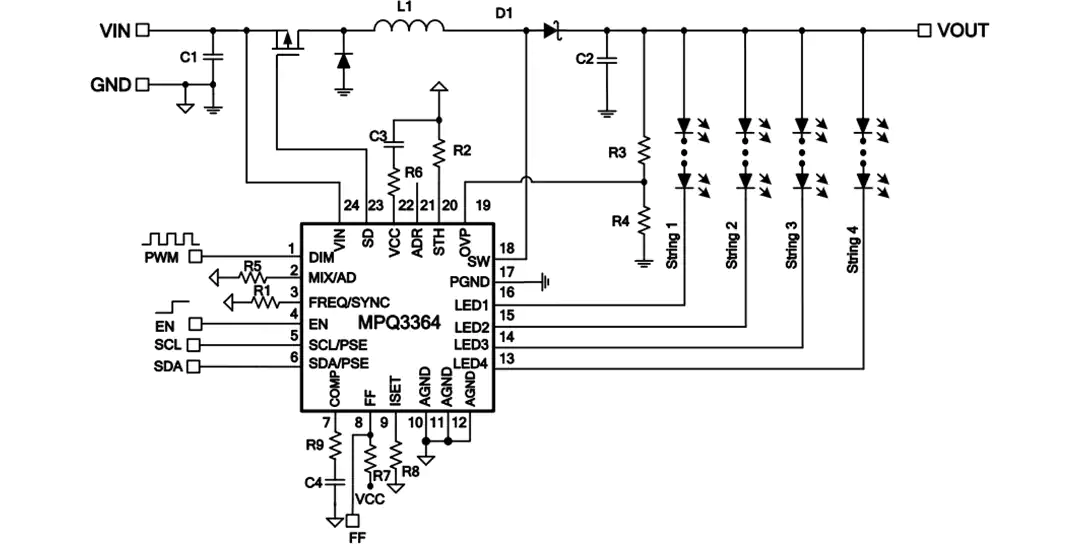

典型应用电路

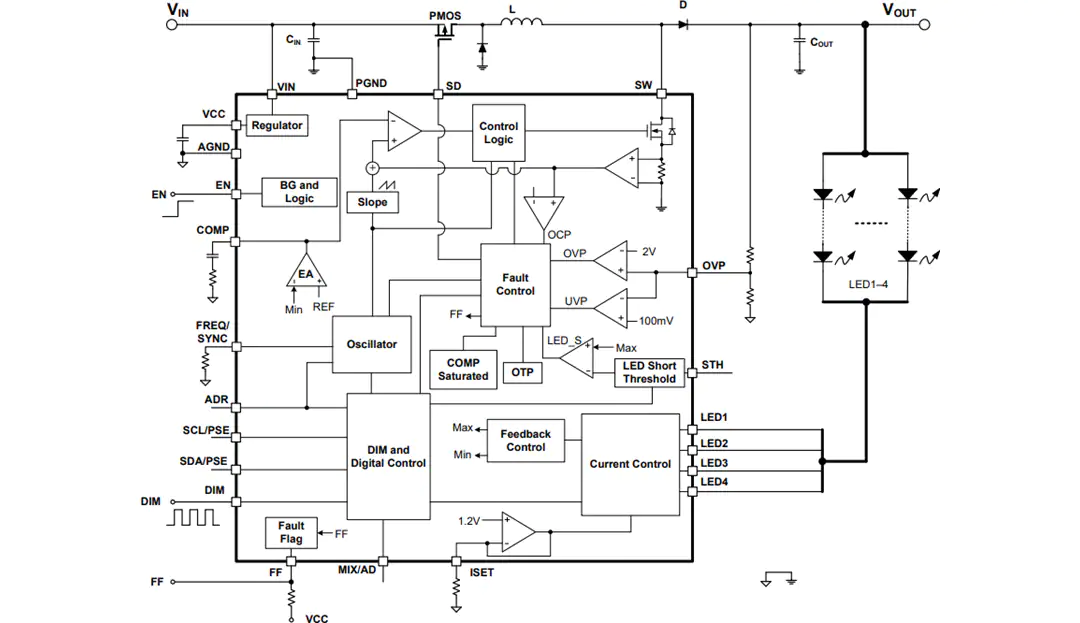

框图
