美国芯源系统(MPS) EVQ3364-R-00A评估板是MPQ3364-AEC1四通道WLED驱动器的演示和开发平台。MPQ3364-AEC1是一款可配置的固定频率升压转换器，用于驱动白色LED阵列作为LCD面板的背光。MPQ3364-AEC1采用峰值电流模式作为PWM控制结构，对升压变换器进行调节。四个电流源通道应用于LED阴极以调节LED亮度。

单片电源系统(MPS) EVQ3364-R-00A评估板具有一个预先安装的MPQ3364-AEC1 WLED驱动器在一个紧凑的QFN-24包。评估板连接EVKT-USBI2C-02 USB to I(2)C/PMBus加密狗，后者连接微软windows PC。I(2)C图形用户界面(GUI)提供了一个易于使用的界面来演示MPQ3364-AEC1 WLED驱动程序的功能。

特性

• 12V输入电压(V(IN))

• 50V输出电压(V(LED))

• 最多支持4个led串

• 每串50mA的LED电流(I(LED))

• 易于使用的图形用户界面

• 63.5mm x 52.5mm PCB

软件

MP3364/MPQ3364 I(2)C评估GUI提供了一个易于使用的界面来演示MPQ3364- aec1 WLED驱动程序的功能。通过该软件，用户可以设置输出电压(V(OUT))、输出电流(I(OUT))限制、调光模式、PG延迟使能等。

• 下载MP3364/MPQ3364 I(2)C评估GUI软件从单片电源系统(MPS)

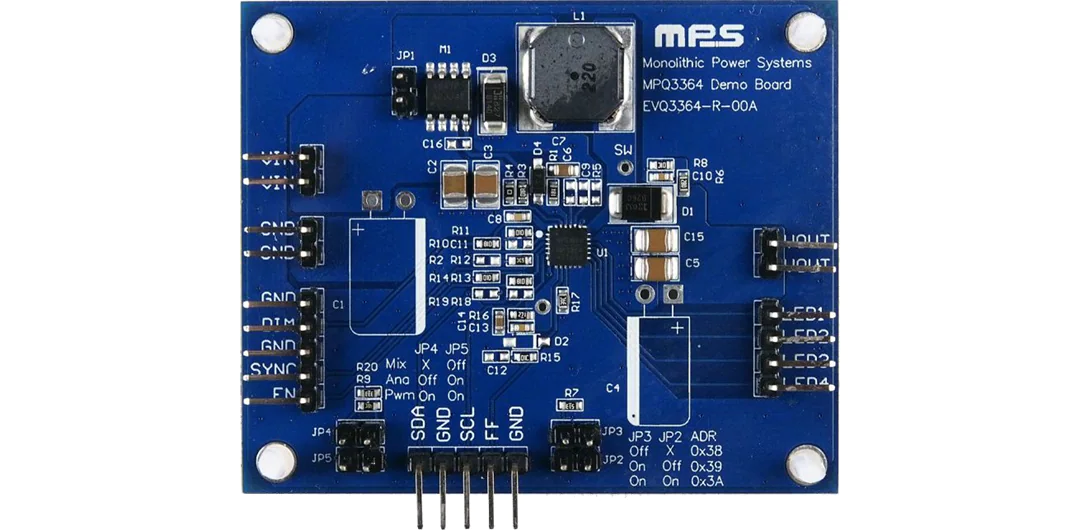

板布局

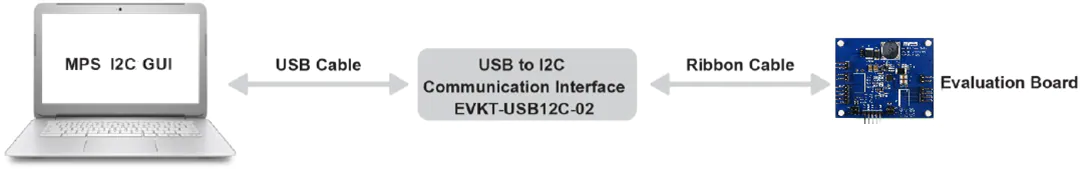

示例设置
