onsemi NCD57085和NCV57085隔离IGBT(绝缘栅双极晶体管)栅极驱动器具有2.5kVrms内部电隔离和电流检测保护，软关闭和故障报告。NCD57085和NCV57085是为了在大功率应用中提高系统效率和可靠性而设计的。这些器件可适应从3.3V到20.0V的广泛输入偏置电压和信号水平，以及可达30V的广泛输出偏置电压。NCD57085和NCV57085的安全特性包括欠压锁定(UVLO)和过电流保护。

onsemi NCD57085和NCV57085隔离IGBT门驱动器提供了紧凑的SOIC-8封装，理想的空间限制的应用。该设备的NCV57085变种是AEC-Q100合格的汽车应用。

特性

• 高+7A/-7A峰值输出电流

• 低输出阻抗增强IGBT驱动

• 精确匹配的短传播延迟

• IGBT过流保护

• CS引脚的负电压降至-9V能力

• IGBT门在短路时箝位

• IGBT门主动下拉

• IGBT过流时软关断

• 严格的UVLO阈值偏置灵活性

• UVLO/CS(重启)期间避免输出部分脉冲

• 3V、5.0V、15.0V逻辑输入

• 5 kvrms电隔离

• 高瞬态免疫力

• 高电磁免疫力

• NCV57085改型AEC-Q100合格的PPAP，可用于汽车和其他需要独特场地和控制变更要求的应用

• 无卤素，无铅，符合RoHS

应用程序

• 电机控制

• 汽车应用程序(NCV57085)

• 不间断电源(UPS)

• 工业电源

• 暖通空调

• 工业泵及风机

• PTC加热器

资源

• 数据表

• 产品概述

• 机械情况概述

框图

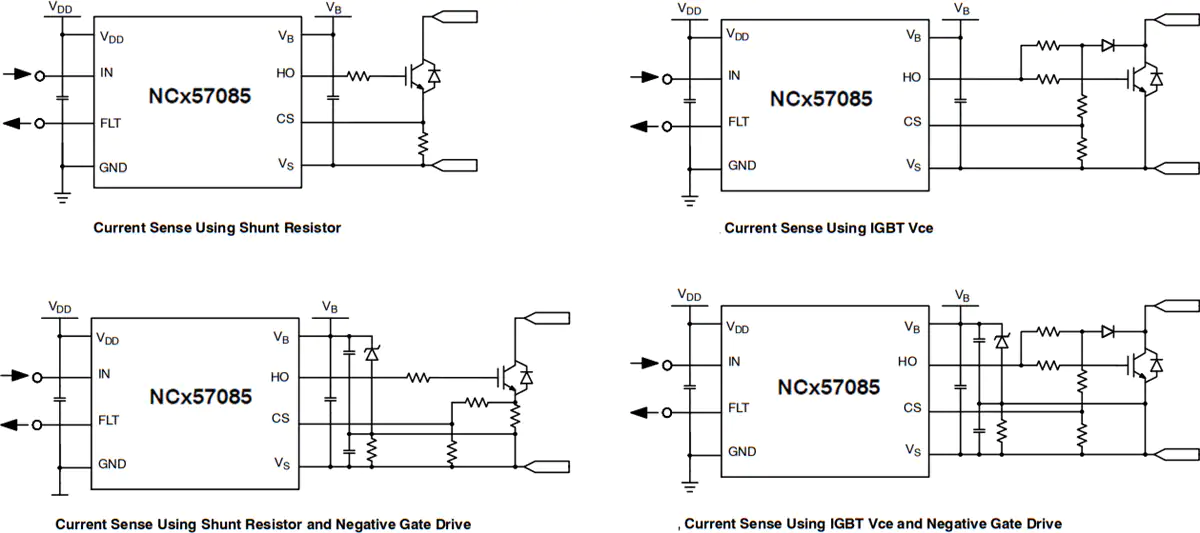

典型应用电路

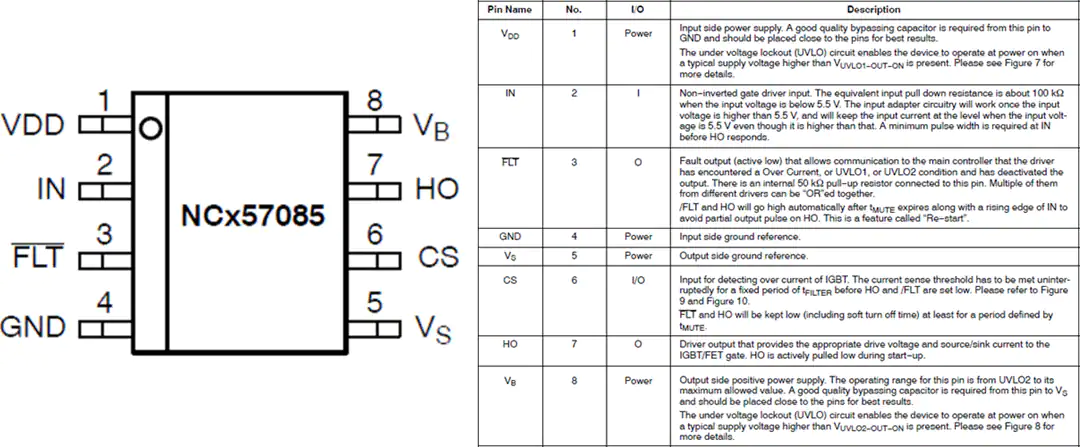

引脚功能图
