onsemi FAN6921BMR PFC和PWM控制器结合功率因数校正(PFC)控制器和准谐振PWM控制器。这种集成提供了一种经济有效的设计，并允许更少的外部组件。

FAN6921BMR PFC采用受控准时技术，提供稳压直流输出电压，并进行自然功率因数校正。通过创新的THD优化器，FAN6921BMR可以减少过零时的输入电流失真，从而提高THD性能。

FAN6921BMR PWM提供了几个功能来提高电力系统的性能，包括谷值检测，绿色模式运行，高/低线路过功率补偿。

onsemi FAN6921BMR控制器具有许多保护功能，包括二次侧开环和过流自动恢复保护，外部锁存触发，RT引脚和外部NTC电阻可调过温保护，内部过温关闭，VDD引脚OVP, DET引脚输出OVP过压，AC输入电压UVP和棕进/出。

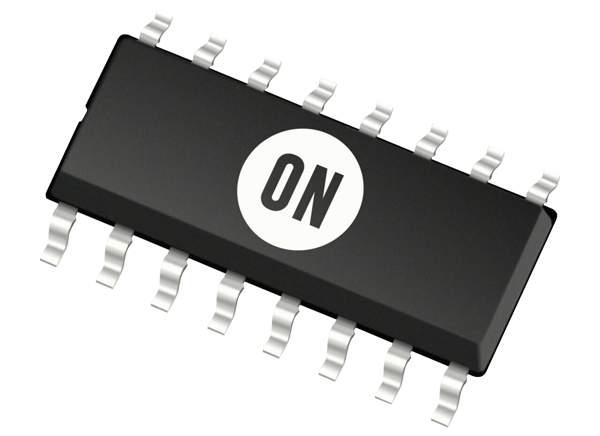

FAN6921BMR控制器封装在一个小的16针外形包装(SOP)中。

特性

• 集成PFC和反激控制器

• 临界模式PFC控制器

• PFC级零电流检测

• PWM级准谐振工作

• 内部最小tOFF 8ms QR PWM级

• 内部10ms软启动PWM

• 断电保护

• 高/低线路过功率补偿

• 自动恢复过流保护

• 自动恢复开环保护

• 外锁存触发(RT引脚)

• 可调超温锁存(RT引脚)

• V(DD)引脚和输出电压

• 内部超温停机(140°C)

• Pb-Free设备

应用程序

• NB的AC / DC适配器

• 开放式smp

• 电池充电器

典型的应用程序
