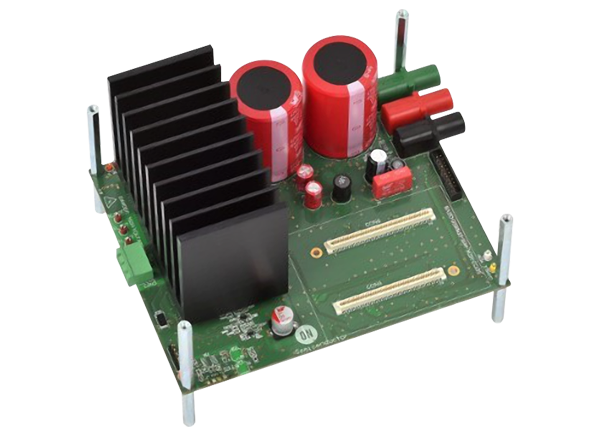

onsemi SECO-MDK-4KW-65SPM31-GEVK电机开发工具包设计用于三相电机驱动器，并具有NFAM5065L4B智能电源模块在DIP39包。马达开发工具包(MDK)额定为400Vdc输入，提供超过1kW的连续功率，并有能力在短时间内提供高达4kW的功率。

onsemi SECO-MDK-4KW-65SPM31-GEVK MDK基于Xilinx Zynq -7000 SoC，嵌入FPGA逻辑和两个Arm Cortex -A9处理器，与通用控制器板(UCB)完全兼容。该系统适用于高端控制策略，可实现各种电机技术(交流感应电机、永磁同步电机、无刷直流电机等)的运行。该SECO-MDK-4KW-65SPM31-GEVK由SECO-MDK-4KW-65SPM31-GEVB和通用控制器板(UCB)组成。

特性

• 运动发展工具包(MDK)


• 兼容UCB (Universal Controller Board) FPGA/ARM

• 完全兼容Xilinx Zynq-7000开发工具

• UCB可下载的V/f和FOC控制用例

• 4kW电机控制方案提供高达410VDC

• MDK FPGA-controller基于Xilinx zynq - 7000 SoC,包括双667 mhz处理器皮质A9与自由可配置数字外围核心,32兆字节Flash,最多1 gb RAM, USB / UART / JTAG接口,车载以太网phy,引导装载程序功能通过微型SD卡,10 ADC频道,使用NCD98011,和12互补PWM频道,能够提供先进的网络马达和运动控制系统

• 高度集成的功率模块NFAM5065L4B包含一个逆变器功率级，用于高压三相逆变器在DIP39封装交付

• DC/DC变换器生产辅助电源15VDC -非隔离降压变换器采用NCP1063, DC/DC变换器生产辅助电源5VDC -非隔离降压变换器采用FAN8303, LDO生产辅助电源3.3VDC - NCP718

• 使用3 × NCS20166运算放大器进行三相电流测量

• 三相逆变器电压和直流链电压测量采用阻性分压器电路

• 512kB EEPROM I(2)C -使用CAT24C512

• 编码器接口兼容任一3-HALL传感器1通道正交编码器

• 温度传感通过内置热敏电阻

• 采用NCS2250比较器进行过电流保护

• Xilinx 开发工具和环境可用于MDK，如Vitis和Vivado编程FPGA

应用程序

• 白色家电

• 工业风扇

• 工业自动化

• 工业电机控制

资源

• 用户手册

• 原理图

• 戈贝尔布局文件

• GUI

前板布局

后板布局

 框图
