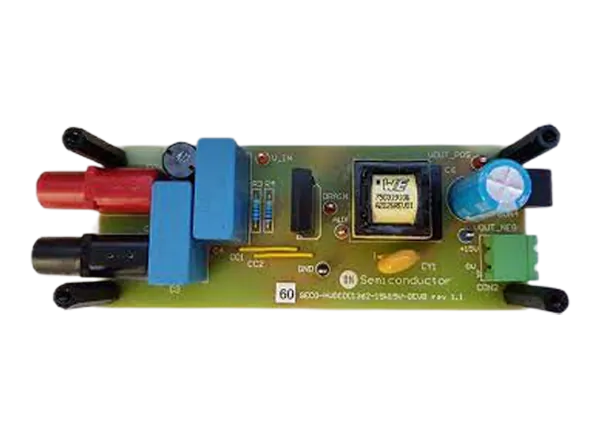

onsemi SECO-HVDCDC1362-40W15V-GEVB开发工具具有40W SiC高压辅助电源，用于HEV和BEV应用。该板采用NCV1362准谐振峰值电流PSR反激控制器、3导联成本优化的NVHL160N120SC1碳化硅(SiC) MOSFET和FFSP0665B-F085 SiC二极管。SECO-HVDCDC1362-40W15V-GEVB开发工具提供稳定的15V输出和40W超过250V至900V的宽输入直流电压范围。该开发工具具有高达86%的效率、优异的热性能和电磁兼容性。

特性

• NCV1362(汽车)/ NCP1362(工业)准谐振峰值电流PSR反激控制器

• 全自动合格设备

• 电磁兼容性(EN 55015限制)

• 效率高达86%

• 优异的热性能

• 高效的碳化硅器件

• 减少材料清单和成本优化

• 完全符合AEC-Q标准的部件

• 单层PCB

规范

• 输入电压范围250V(DC) ~ 900V(DC)

• 40 w输出功率

• 15 v输出电压(直流)

• 输出总电流2.66A

• 50千赫频率切换

应用程序

• 混合动力汽车及电动汽车辅助电源

• 汽车动力总成系统

• 电动汽车充电及DC-DC转换

• 工业DC-DC转换和太阳能逆变器

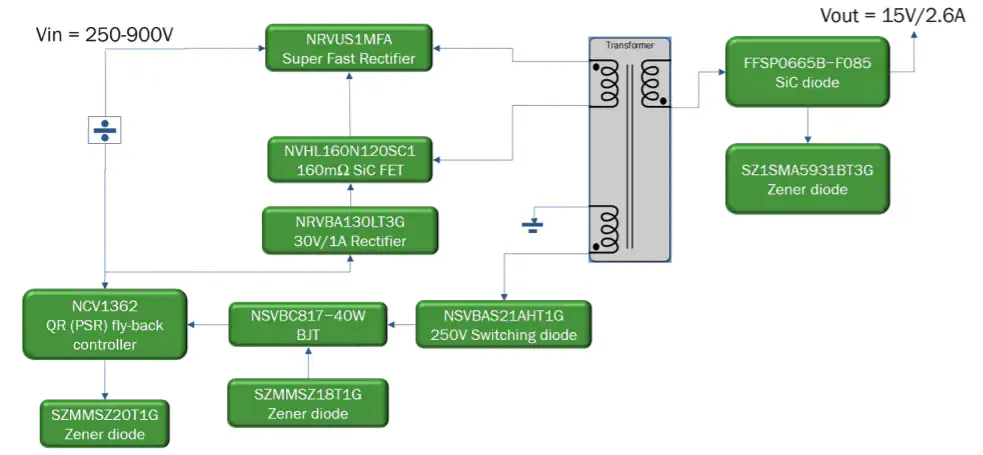

框图
