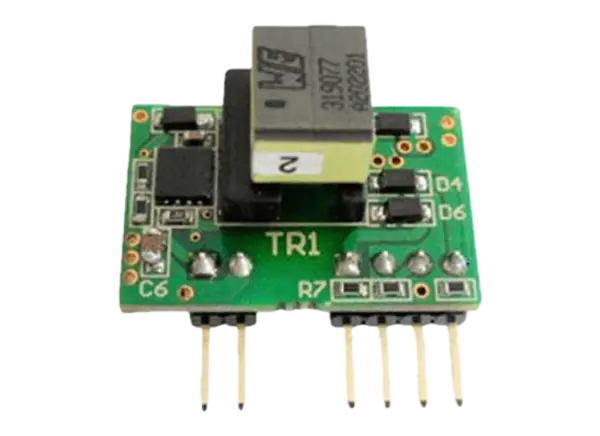

onsemi SECO-LVDCDC3064-IGBT-GEVB评估板该板提供稳定的-7.5V / 15V电压轨道和额外的7.5V轨道，以高效切换6V(DC)到18V(D)C宽输入电压范围。NCV3064调节器使低组件数量，紧凑，和稳健的设计。SECO-LVDCDC3064-IGBT-GEVB板引脚兼容商业IGBT DC/DC电源和准备使用电源应用plug - in解决方案。该评估板提供150kHz开关频率，7.8pF绕组间电容，4000V(AC)介质绝缘。

特性

• NCV3064(汽车)/ NCP3064(工业)控制器

• 操作模式扩张型心肌病

• 满负荷效率67%

• 简单、健壮、低组件数量的解决方案

• 插件头容易集成到板

• AEC-Q合格的零件

规范

• 6V(DC) ~ 18V(DC)输入电压范围

• 输出电压7.5V / 7.5V / 15V

• 每支路输出电流50mA

• 7.8 pf绕组间的电容

• 4000 v (AC)介电绝缘材料

• 42μH电感

• 390年nh漏电感

应用程序

• 隔离IGBT驱动电源

• 汽车动力总成系统

• 汽车辅助动力

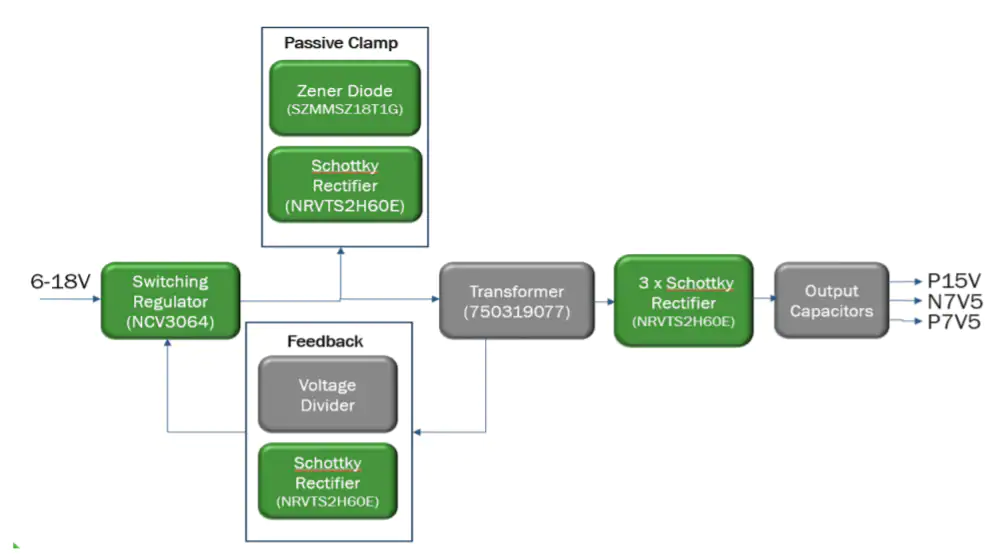

框图
