Alliance Memory M25Px Serial Flash Embedded Memory Devices具有高级的写保护机制，可通过高速spi兼容总线访问。这些内存设备可以使用PAGE PROGRAM命令一次编程1字节到256字节。M25P10A存储设备被组织为4个扇区，每个扇区包含128页，M25P80存储设备被组织为16个扇区，每个扇区包含256页。M25PE40存储设备组织为8个扇区，又分为16个子扇区，每个子扇区包含256页，每个子扇区包含16页。可以使用BULK ERASE命令擦除M25P10A和M25P80设备的全部内存，也可以使用sector ERASE命令一次擦除一个扇区的内存。使用page ERASE命令可以将M25PE40的内存一次擦除一个页面。SECTOR ERASE命令用于一次擦除一个扇区，SUBSECTOR ERASE命令用于一次擦除一个扇区。M25PE40内存也可以使用BULK ERASE命令擦除。

特性

• SPI总线兼容的串行接口

• 1Mb闪存(M25P10A）

• 8Mb快闪存储器(M25P80）

• 4Mb页可擦除快闪存储器(M25PE40）

• 时钟频率:

• 50 mhz (M25P10A）

• 75 mhz (M25P80和M25PE40）

• 高达256字节的页面程序在:

• 1.4毫秒(典型的)M25P10A

• 0.64毫秒(典型的)M25P80

• 0.8毫秒(典型的)M25PE40

• (典型的)深度断电

• 单电源电压:

• 2.3至3.6V (M25P10A）

• 2.7至3.6V (M25P80和M25PE40）

• 超过20年的数据保存

• 通过无铅认证包

• 可提供汽车级零部件

逻辑图

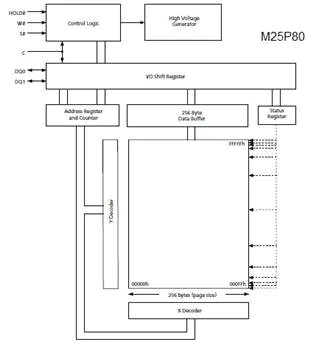

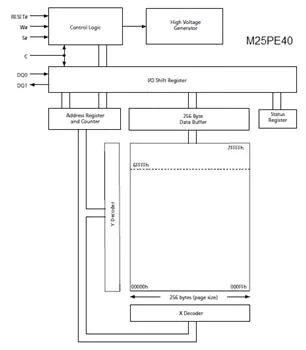

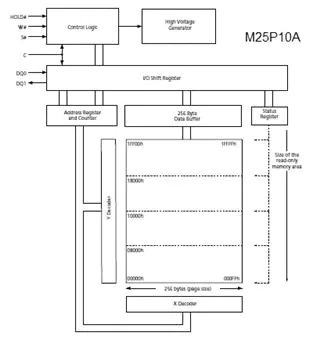

方框图
