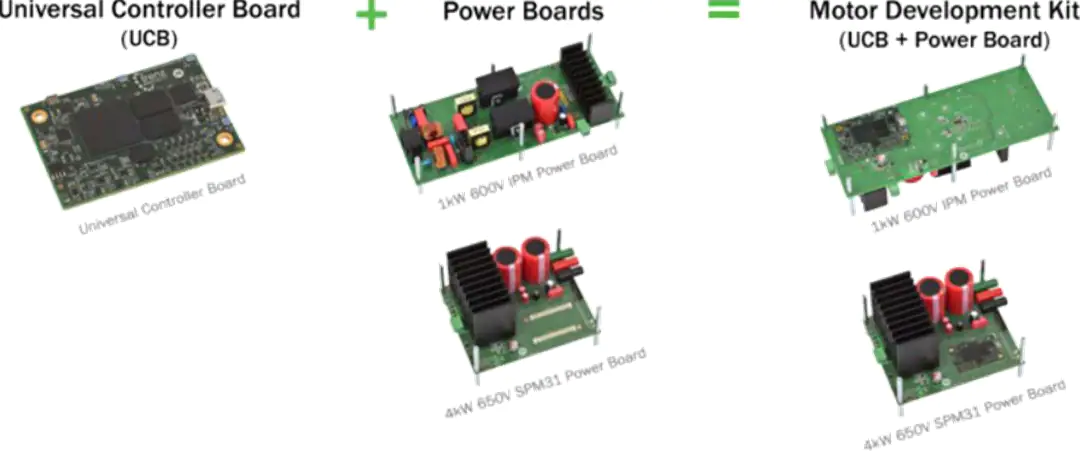

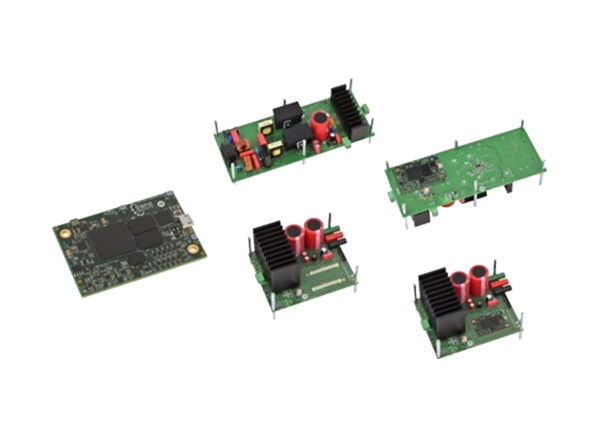

onsemi Motor Development Kit (MDK)系列是一个综合的电机驱动原型开发平台，由一个通用控制器板(UCB)组成，它连接到各种各样的电源板。控制器板和电源板的结合使用户能够在设计任何硬件之前快速测试、评估和优化他们的系统。基于强大的Xilinx Zynq -7000 SoC, UCB适用于高端控制和基于ai的应用。该电源板采用semi领先的电源设备和模块，以及所有其他必要的组件和设备，从广泛的组合，以开发完整的电机驱动解决方案。

控制委员会

的Xilinx Zynq通用控制板(UCB) (TE0716-01-61C32-A)是一款基于Xilinx Zynq-7000 SoC的功能强大的模块系统(SoM)，适用于高端控制和AI应用。UCB将dual Arm Cortex -A9 MP核心的软件可编程性与FPGA的硬件可编程性结合在一起。UCB可以连接和控制onsemi提供的各种电源板。一个易于使用的GUI(图形用户界面)使用户能够控制，调整和测试电机控制系统。

• 测试和评估友好的硬件，使快速开发

• 交互式GUI运行电机开箱

• 为汽车司机提供全面的系统解决方案

• 适合高端电机控制策略和AI应用

• 完全兼容Xilinx Zynq-7000开发工具

电源板

• 1kW 600V基于紧凑IPM (SECO-1KW-MCTRL-GEVB)
  SECO-1KW-MCTRL-GEVB是一种交流电网兼容，三相电机驱动器的完整参考设计，具有600V NFAQ1060L36T智能功率模块(IPM)在DIPS6封装和由NCP1632功率因数控制器控制的交错PFC。



• 4kW 650V基于SPM31 (SECO-4KW-65SPM31-GEVB)
  SECO-4KW-65SPM31-GEVB是一种三相电机驱动器的参考设计，采用DIP39封装的NFAM5065L4B 650V智能电源模块。额定输入为400V(DC)，可提供高达1kW的连续功率，可在短时间内提供高达4kW的功率，或通过添加散热器。



运动发展工具包系列(MDK)
