espresso系统ESP8684超低功耗soc的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-28

摘要： espresso Systems ESP8684超低功耗SoC提供了高度集成的基于单片机的SoC解决方案。

espresso Systems ESP8684超低功耗SoC提供了高度集成的基于单片机的SoC解决方案。ESP8684支持2.4GHz Wi-Fi 和蓝牙 Low Energy (BLUETOOTH LE)。ESP8684 soc提供32位RISC-V单核处理器，具有四级管道，运行频率高达120MHz。设备的存储容量由芯片上272KB的SRAM (16KB用于缓存)和576KB的ROM保证。

特性

无线网络

IEEE 802.11 b / g / n-compliant
2.4GHz频段支持20MHz带宽
1T1R模式，数据速率高达72.2Mbps
无线多媒体个子)
Tx / rx a-mpdu, Tx / rx a-msdu
立即块消
碎片,碎片整理
传输机会(TXOP)
自动信标监控(硬件TSF)
3 ×虚拟Wi-Fi接口
同时支持站模式、softtap模式、站+ softtap模式和混杂模式下的基础设施BSS
天线的多样性
支持外接功率放大器

蓝牙

蓝牙LE:蓝牙5
高功率模式20dBm
速度:125kbps, 500kbps, 1Mbps, 2Mbps
广告扩展
多个广告集
信道选择算法#2
Wi-Fi和蓝牙内部共存机制，共享同一天线

CPU和内存

ECC
1芯在120MHz: 305.42CoreMark;2.55 coremark /米
32位RISC-V单核处理器，高达120MHz
CoreMark 得分
加密硬件加速:
576 kb罗
272KB SRAM(缓存16KB)
SiP flash(详见第一章ESP8684系列比较)
通过缓存加速闪存访问
支持flash在线编程(ICP)

先进的外围接口

3×SPI
2×UART
1 × I(2)C大师
LED PWM控制器，多达6个通道
通用的DMA控制器(GDMA)，有1个发射通道和1个接收通道
14 ×可编程gpio
数字接口:

模拟接口:

1 × 12位SAR ADC，可达5通道
1 ×温度传感器

定时器:

1 × 54位通用定时器
2 ×看门狗定时器
1 × 52位系统定时器

低功耗管理

电源管理单元具有四种电源模式

安全

SHA加速器(FIPS PUB 180-4)
安全启动
闪电加密
1024位OTP，最多可使用256位
随机数发生器(RNG)

应用程序

智能家居

灯光控制
聪明的按钮
智能插座
室内定位

工业自动化

工业机器人
工业现场总线

消费电子产品

智能手表和手镯
过多的(OTT)设备
记录器玩具和接近感应玩具

卫生保健

健康状况监控器
婴儿监视器

智能农业

智能温室
智能灌溉
农业机器人

零售和餐饮

POS机
服务机器人

通用低功率物联网传感器集线器
通用低功率物联网数据记录器

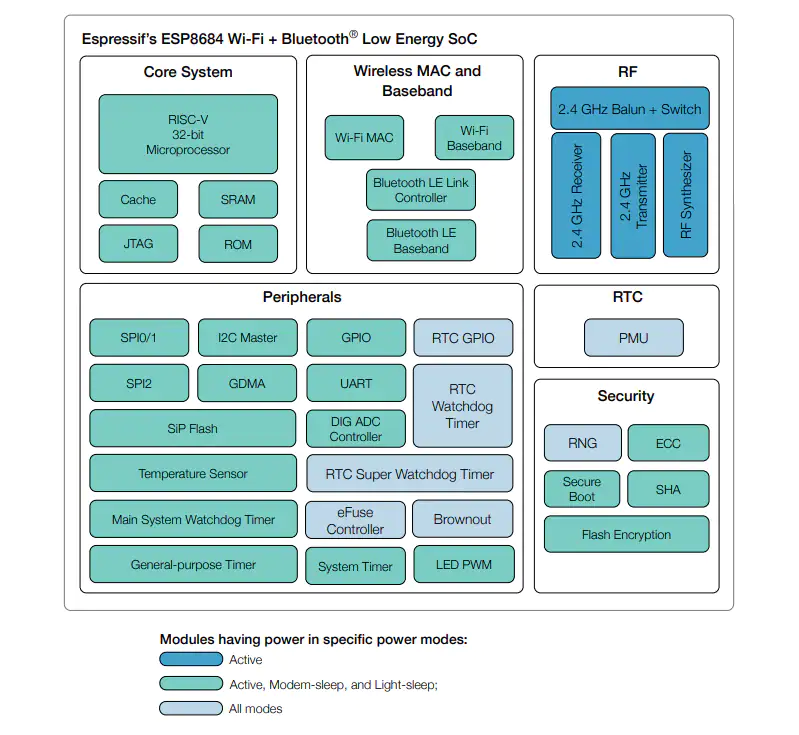

框图
