transhorm TP65H070G4LSGB 650V SuperGaN GaN场效应管的介绍、特性、及应用

来源:HQBUY 发布时间:2023-07-04

摘要: Transphorm TP65H070G4LSGB 650V SuperGaN 氮化镓(GaN)场效应管是一种650V, 70毫欧正常关闭器件,提供卓越的质量和性能。

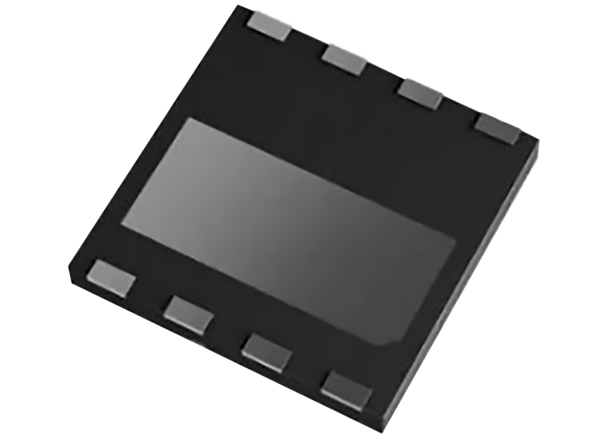

Transphorm TP65H070G4LSGB 650V SuperGaN 氮化镓(GaN)场效应管是一种650V, 70毫欧正常关闭器件,提供卓越的质量和性能。TP65H070G4LSGB在8mm x 8mm PQFN封装中结合了最先进的高压GaN HEMT和低压硅MOSFET技术。该器件工作温度范围为-55°C至+150°C,最大功耗为96W,最大连续漏极电流范围为18.a至29A,脉冲漏极电流(最大)为120A。Gen IV SuperGaN 平台采用先进的epi和专利设计技术,简化了可制造性,同时通过降低栅极电荷、输出电容、交叉损耗和反向恢复电荷,提高了硅的效率。


特性

  • 第四代科技

  • 通过jedec认证的GaN技术

  • 动态R(DS(on)eff)生产测试

  • 稳健设计,定义为

    • 宽栅极安全裕度

    • 瞬态过电压能力

  • 非常低的Q(RR)

  • 降低交叉损耗

  • 提高了硬开关和软开关电路的效率

  • 易于驱动与常用的栅极驱动器

  • GSD引脚布局改善了高速设计

  • 8mm × 8mm PQFN封装

  • 无卤素,符合RoHS标准


应用程序

  • 数据通信

  • 广泛的工业

  • 光伏逆变器

  • 伺服电机

  • 消费者

  • 计算


规范

  • 最大漏源电压650V

  • 800V最大瞬态漏源电压

  • ±20V最大栅源电压

  • 3.2V至4.6V栅极阈值电压范围

  • 72毫欧至148毫欧典型漏源导通电阻范围

  • 3µA至12µA的漏源漏极电流范围

  • ±100nA栅源泄漏电流

  • 典型的电容

    • 600 pf输入

    • 74 pf输出

    • 2pF反向转移

  • 8.4nC典型总栅电荷

  • 3.3nC典型栅源电荷

  • 2.3nC栅漏电荷

  • 78nC输出电荷

  • 最大反向电流为16A

  • 1.6V至2.2V典型反向电压范围

  • +25℃时最大功耗96W

  • 最大连续漏极电流

    • +25°C下29A

    • 18.4A, +100℃

  • 最大脉冲漏极电流120A

  • 27ns的典型导通延迟

  • 典型上升时间为9ns

  • 典型关断延迟71ns

  • 6.5ns典型下降时间

  • 典型反向恢复时间34ns

  • -55℃~ +150℃工作温度范围

  • +260°C最大焊接峰值温度

  • 热阻

    • 1°C / W junction-to-case

    • 62°C / W junction-to-ambient
