本应用笔记介绍了DS1847的特点和操作，以及一些应用思路。要讨论DS1847如何使您的应用受益，请联系应用程序支持。

DS1847特性

图1显示了DS1847的框图。DS1847在-40°C至+95°C的温度范围内从3V或5V电源工作，并提供内部闭环温度补偿。

DS1847可以在没有微控制器或使用可选的2线主控的微控制器的闭环模式下独立运行。2线主允许多个设备在不同的位置进行控制。

图2显示了如何将多个ds1847连接到2线主控机。地址引脚允许在2线总线上多达8个设备。

温度补偿

DS1847的优点之一是内部闭环温度补偿。由于电阻设置和存储器是非易失性的，因此使用DS1847时不需要微处理器。

由于能够将电阻编程为温度的函数，用户可以创建一个非常低的温度电阻。补偿的温度误差为±4 LSB。可以将传递函数编程到电阻查找表(LUT)中，以适应许多应用。电阻LUT是EEPROM存储器，可以在-40°C至+95°C的特定温度下包含唯一的电阻值，增量为2°C。有关LUT的更多信息，请参阅DS1847操作部分。

电阻器输出也可用作数字输出来驱动外部电路。输出可作为报警或通用数字输出。DS1847可以配置为输出电阻、电压或电流。

DS1847操作

DS1847具有确定特定温度下电阻值的LUT(见图3)。首先，在10ms转换时间后，内部温度传感器感知环境温度。这个温度决定了LUT地址。当温度传感器为-38℃时，对应的地址为01h。地址位置01h的电阻值用于调整电阻。

使用DS1847与工业控制

DS1847可用于工业控制应用。首先，温控电阻可以在温度上提供相对恒定的电阻，或者电阻可以设置为随温度增加或减少。

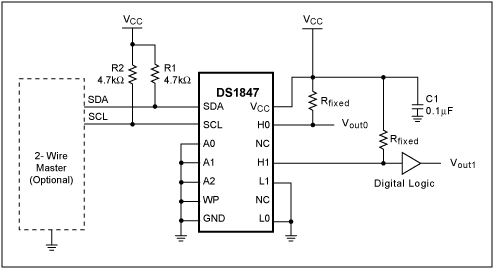

图4显示了DS1847如何连接到固定电阻以创建分压器(V(out0))。这将提供一个固定或可变的输出电压的应用温度。可以将传递函数编程到LUT中，以改变电压随温度的变化。

DS1847也可以配置为创建数字输出(V(out1))。采用固定电阻4.7k欧姆和可变电阻50k欧姆，输出电压范围为0.77V ~ 4.57V(见例1)。当温度达到一定值时，数字输出可作为报警或警告(见电压报警例)。如果温度从设定值变化或温度超过某一数值，则数字输出可以设置为低或高。

电压告警举例

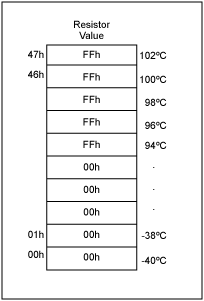

为了将电压设置为在达到特定温度时变高，在本例中为94°C(见图5)，将LUT编程为在-40°C至92°C的温度范围内将电阻设置为最小位置(位置0)。对于94°C及以上的温度，电阻位置将设置为FFh。

设计注意事项

当使用DS1847作为分压器或数字输出时，需要计算固定电阻值(见图6)。

例1。
如果将DS1847配置为数字输出，则输出电压需要满足数字电路的V(IH)和V(IL)电平。公式1显示了如何计算某一固定电阻下的输出电压。

V(in) = V(cc) = 5V

R(v) = DS1847 50k欧姆电阻(R(min) = 850欧姆， R(max) = 50k欧姆)

(注意位置0的最小电阻不是0欧姆而是850欧姆。)
R(f) =固定电阻

利用公式1和50k欧姆电阻的R(min)和R(max)，计算输出电压范围。

使用4.7k欧姆电阻器，输出电压范围为0.77V至4.57V，超过50k欧姆电阻器的电阻范围。

结论

DS1847和DS1848具有许多在工业控制应用中有用的功能。可变电阻可以很容易地取代机械电位器，并提供额外的功能。DS1847和DS1848能够在一个小封装中执行多种功能，包括温度补偿。DS1847和DS1848可以单独使用或与微控制器一起使用。要讨论您的申请，请发送电子邮件给应用程序支持。
