MAX6652是一款带有2线数字接口的系统监控芯片。它自动监测系统温度和四个电压，每隔300毫秒(最大)用一个8位数字转换器(ADC)测量一次。温度和电压测量值连续与可编程阈值进行比较:电压的上限和下限阈值以及温度的单个过温阈值。当温度过高或电压超出允许的范围时，就会产生一个中断，通知系统控制器存在问题。

电压监视器输入的灵敏度已按比例缩放，以便12V, 5V, 3.3V和2.5V的输入将产生192的ADC输出代码(或满量程的3/4)。当被监测的电压与这些标称值相同时，很容易设置报警阈值，例如高于标称电压水平5%和低于标称电压水平5%。

只要选择了正确的检测阈值，MAX6652还可用于监测与标称值明显不同的输入电压。下面的几个例子将说明这是如何实现的。

例1:标称大小写。

V(cc) = 5v;监控电压为12V、5V、3.3V、2.5V。

在这个例子中，如果每个电压都在标称值并且ADC没有错误，那么ADC将为每个输入产生192的输出代码。更准确地说，标称输入电压是代码从191到192变化的阈值。因此，当我们计算理想代码时，我们总是四舍五入到最接近的整数值。对于高于或低于标称输入电压5%的报警，我们有(舍入到最接近的整数值):

最高限= 192 × 1.05 = 201

和

下限= 192 × 0.95 = 182

ADC的总未调整误差为满量程(最大值)的1%或2.56 lsb，因此在选择电压限值时要考虑这一潜在误差。

例2:V(CC) = 3.3V。

监控电压为12V、5V、3.3V、2.5V。

这个例子类似于第一个例子，除了MAX6652工作在3.3V电源而不是标称的5V电源。测量3.3V电源很简单。首先计算在V(CC)引脚处对应3.3V的代码(舍入到最接近的整数值):

192 × 3.3v / 5v = 126

然后计算高和低限制的代码，再次四舍五入到最接近的整数值。对于3.3V标称电源电压上下5%的告警，我们有:

最高限= 192 × 3.3V/5V × 1.05 = 133

和

下限= 192 × 3.3V/5V × 0.95 = 120

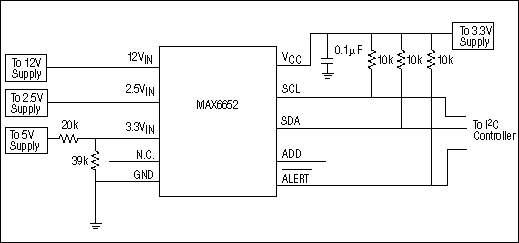

在本例中，监控5V更加困难。5V不能直接应用到3.3V(IN)输入，因为3.3V输入的最大输入电压为4.383V。如图2所示，电阻分压器对5V电源进行衰减，以便在3.3V(in)输入处进行测量。使用39k欧姆和20k欧姆电阻，在分压器上施加5V会在3.3V(in)引脚处产生电压:

V(IN) = 5V × 39k欧姆/59k欧姆 = 3.305V

这将产生一个等于192的代码，因此±5%的阈值位于182和201。

12V和2.5V输入的限制与第一个示例相同。

例3:低压系统。

V(cc) = 3.3v;监控电压为5V、3.3V、2.5V、1.8V。

3.3V电源电压可以监控，如例2所示。

12V(IN)引脚可用于监控5V电源。对该输入加5V，输出代码如下:

192 × 5/12 = 80

对于高于或低于5V标称电源电压5%的告警，我们有:

高限= 192 × 5V/12V × 1.05 = 84

和

下限= 192 × 5V/12V × 0.95 = 76

3.3V(IN)引脚将用于监测1.8V电源电压。将1.8V应用于该输入，输出代码(向下舍入)如下:

192 × 1.8/3.3 = 104

对于高于或低于1.8V标称电源电压5%的报警，我们有(向下舍入):

最高限= 192 × 1.8V/3.3V × 1.05 = 109

和

下限= 192 × 1.8V/3.3V × 0.95 = 99

2.5V输入限制与前两个示例相同。

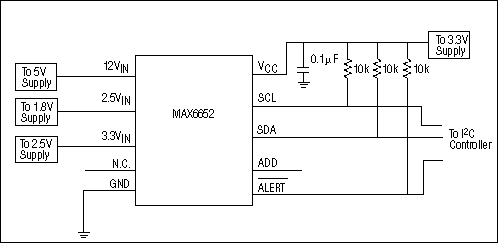

例4:交变低压系统。

V(cc) = 3.3v;监控电压为5V、3.3V、2.5V、1.8V。

这是示例3的替代方案。在本例中，1.8 v电源监控在2.5V(In)输入，而不是3.3V(In)输入，2.5V电源监控在3.3V(In)输入。这提高了1.8V电源的测量分辨率，而使2.5V电源的分辨率相对于示例3略差。

3.3V电源电压监控如例2和3所示。

例3中12V(IN)引脚监控5V电源。

3.3V(IN)引脚将用于监测2.5V电源电压。将2.5V加到这个输入上，输出代码(向下舍入)如下:

192 × 2.5/3.3 = 145

对于高于或低于2.5V标称电源电压5%的报警，我们有(向下舍入):

最高限= 192 × 2.5V/3.3V × 1.05 = 152

和

下限= 192 × 2.5V/3.3V × 0.95 = 138

2.5V(IN)引脚将用于监测1.8V电源电压。将1.8V应用于该输入，输出代码(向下舍入)如下:

192 × 1.8/2.5 = 138

对于高于或低于2.5V标称电源电压5%的报警，我们有(向下舍入):

最高限= 192 × 1.8/2.5 × 1.05 = 145

和

下限= 192 × 1.8/2.5 × 0.95 = 131

请注意，1.8V输入电压产生更大的ADC代码，从而产生更高的分辨率测量。
