先前的设计思想1提出了执行复位功能的电路。不幸的是，这种电路受到许多限制。电路不监控3.3V轨上的电压，1.8V轨的监测精度较差，因为3.3V轨被用作参考，如果电源轨以相反的顺序排序，复位延迟可能不存在，复位脉冲有可能导致SoC问题的故障，如果电源快速循环，复位延迟电容器可能无法正确复位。

图1中价格低廉的电路使用MAX6418提供无故障复位脉冲，具有明确定义的脉冲宽度，可准确监测3.3V和1.8V导轨。通过调节电阻R1和R2，可以设置不同铁芯电压的监控阈值，计算公式为:V(TH) = 1.263(1 + R1/R2)。调整C1以适应不同的脉冲宽度。用下面的公式计算C1: C1 = (t - 275e(-6))/(2.73e(6))，其中t为期望的延迟，单位为秒，C1为法拉。

另外两个先前的设计思想²(，)³提出了对两个电源轨进行排序的电路。一个电路需要相当多的组件来实现一个简单的功能，而另一个电路需要一个微控制器固件开发工具集。

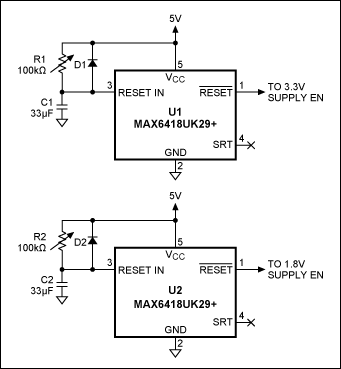

如图2所示，这些电路的一个更简单的替代方案使用两个max6418作为电压检测器实现了一个排序电路。该电路在进行实验以确定正确的测序顺序时是有用的。通过调节“R1”和“R2”来设置每个电源轨的顺序延时。每个MAX6418监控RC电路上的电压，当电容电压超过阈值时断言输出。

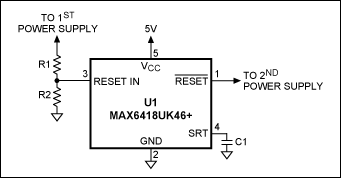

当序列顺序确定后，图3中的电路提供了一种使用单个MAX6418实现功率序列的实用方法。这种方法在启用下一个电源之前监视先前排序的电源的输出电压。它还监测5V轨道。

对于成本极其敏感的应用，图4中的电路工作得相当好，尽管序列延迟没有得到很好的控制，电压也没有得到监控。设置R1和C1控制序列延迟。

这篇文章的类似版本出现在2010年5月13日的EDN杂志上。
