半导体制造商的谏早电子开发了用于检测漏电的模拟IC「RT8H054K」。

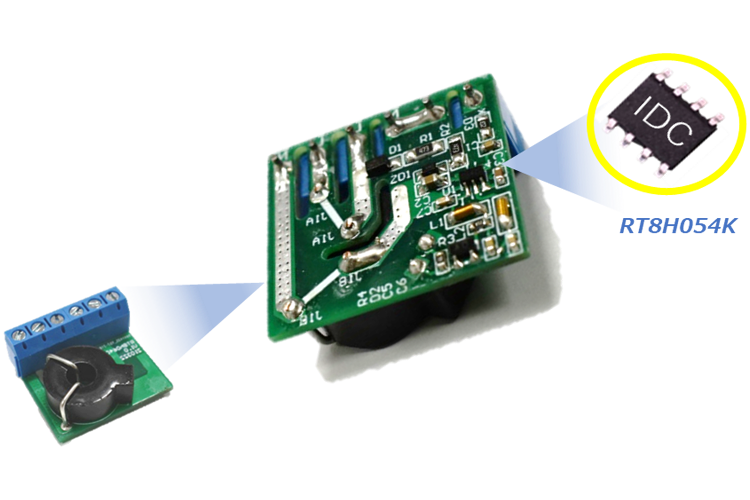

可作为漏电断路器和漏电保护接头使用。

本产品采用1波2次计数方式，動作时间可通过外部电容设定。

此外，即使检测到一次漏电，也能保留异常输出的锁存输出格式。

□内部电路图、应用电路图

□时序图

当VR端子电压高于IN端子电压时定义为负电压，当低于IN端子电压时定义为正电压。

①  IN-VR波形是连接在IN端子和VR端子之间的电阻处产生的电压波形。

当IN和VR之间的输入电压低于VT标准值≈-9.2mV时，连接到TRC1引脚的电容开始充电，当TRC1引脚的电位达到Vth1≈2.4V时，判定检测到一次。TRC1引脚电位达到VTH1的时间定义为TW1，该时间由TRC1引脚的充电电流 IRC1SO、阈值电压VTH1和连接电容C1决定。计算公式：TW1=-C1×VTH1/IRC1SO

②  当IN和VR之间的输入电压高于VT标

准值≈-9.2mV时，连接到TRC2引脚的电容开始充电，当TRC2引脚的电位达到Vth2≈2.4V时，判定检测到一次。TRC2引脚电位达到VTH2的时间定义为TW2，该时间由TRC2引脚的充电电流IRC2SO、阈值电压VTH2和连接电容C2决定。计算公式：TW2=-C2×VTH2/IRC2SO

③  检测到第一次射击后，连接到NR引脚的电容器开始充电。

④  在检测到第一次发射后，如果在达到 VNR=1.45V 之前检测到第二次发射，则假定已检测到漏电并且 OS 引脚变为高电平。由于输出为锁存输出型，一旦检测到漏电流，将继续维持高输出。再次打开电源即可解除锁存。

※通过将TRC2引脚连接到GND，可以将模式更改为仅检测正电压输入。

※通过将TRC1引脚连接到GND，可以将模式更改为仅检测负电压输入。

□电气特性

□外形尺寸
