摘要： 提供卓越的开关性能，高可靠性/效率，降低EMI。

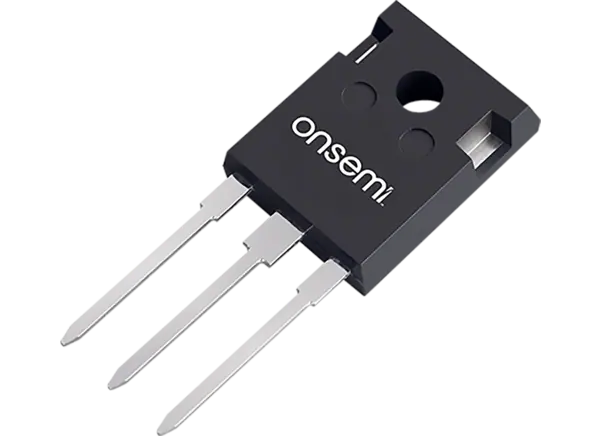

onsemi NDSH20120CDN碳化硅(SiC)肖特基二极管与硅相比具有卓越的开关性能和更高的可靠性。TO-247-3LD封装的NDSH20120CDN具有无反向恢复电流、不依赖温度的开关特性和出色的热性能。系统的优点包括效率高、工作频率快、功率密度高、EMI低、系统尺寸小、成本低。这种EliteSiC二极管提供了一个正的温度系数和易于并联。
+175°C最高结温
49mJ雪崩级，单脉冲
高浪涌电流容量
正温度系数
易于并行
没有反向/正向恢复
- 247 - 3 - ld案例
无卤化物，符合rohs标准，免征7a，无铅2LI(二级互连)
通用
开关电源(SMPS)、太阳能逆变器、不间断电源(UPS)
电源开关电路
1200V最大峰值重复反向电压
最大连续整流正向电流范围
每台设备20A ~ 24A
每支路10A到12A
最大正向浪涌电流
459A至564A非重复峰值范围
59岁的非重复性的
31一个重复
最大功耗
+25℃时94W
16W +150°C
1.39V至1.94V典型正向电压范围
最大反向电流200µA
46nC典型总电容性电荷
32pF (800V)至680pF (1V)典型总电容范围
最大热阻
0.65°C/W每个器件的结壳比
1.6°C/W接头-外壳每条腿
40°C / W junction-to-ambient
-55℃~ +175℃工作温度范围
